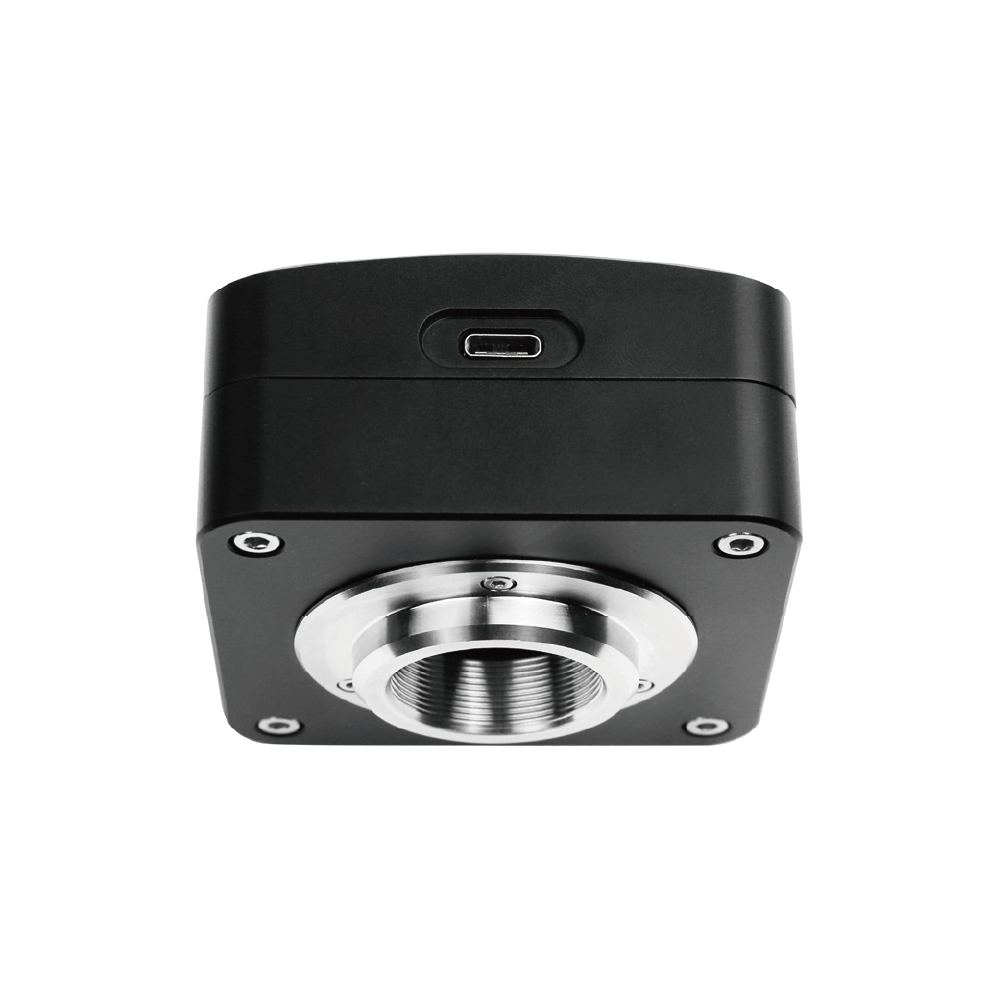

E10ISPM系列
产品介绍
图谱光电全新E10ISPM系列相机，搭载前沿USB3.2 Gen2技术，以10Gbps高带宽突破传输瓶颈，速度达传统USB3.0相机的2-3倍，助力显微成像、工业检测、科学研究等场景。采用USB Type-C接口，支持正反插，兼顾便捷性与稳定性，适配多设备连接需求。
系列采用Sony IMX高性能CMOS传感器，提供卓越的低噪声性能和高动态范围。支持8/12-bit数据切换，满足从快速预览到精密测量的多样化需求。
典型应用：高速显微成像、荧光成像、生物医学研究、半导体检测、工业质量控制、科学实验等。
产品特点
- USB3.2 Gen2接口，10Gbps超高带宽，传输速度为USB3.0的2-3倍
- USB Type-C接口，支持正反插，连接便捷稳定
- Sony IMX高性能CMOS传感器（IMX472/IMX383/IMX585），低噪声高灵敏度
- 8/12-bit数据格式灵活切换
- 高帧率采集，最高可达240fps@1760x1318（8-bit）
- 低读出噪声，最低可达1.07e-（HCG模式）
- 高动态范围，达72dB
- 分辨率覆盖8.3–21 MP，满足多样化应用需求
- 支持硬件和软件Binning（2x2, 3x3, 4x4）
- C-mount标准镜头接口，兼容各类显微镜和工业镜头
- 支持外部触发和GPIO控制
- 配套ToupView软件，提供Windows/Linux/macOS/Android多平台SDK
- 符合CE/FCC认证标准
产品型号
E10ISPM系列｜C 接口 USB3.2 Gen2｜10 Gbps｜高速专业成像｜8.3–21 MP
| 产品型号 | 传感器/尺寸 | 分辨率 | 像素尺寸 | 快门方式 | 帧率 | 数据接口 | 色彩 | 操作 |
|---|---|---|---|---|---|---|---|---|
| E10ISPM21000KPA |
IMX472 (C,RS)
4/3" | 17.42mm × 13.05mm
|
21M (5280×3956) | 3.3µm × 3.3µm | 卷帘快门 |
49fps@5280x3956(8bit)
25fps@5280x3956(12bit)
115fps@2640x1978(8bit)
55fps@2640x1978(12bit)
240fps@1760x1318(8bit)
117fps@1760x1318(12bit)
|
USB3.2 Gen2 (Type-C) |
|
查看详情 |
| E10ISPM20000KPA |
IMX383 (C,RS)
1/1.1" | 13.13mm × 8.75mm
|
20M (5472×3648) | 2.4µm × 2.4µm | 卷帘快门 |
49fps@5472x3648(8bit)
24fps@5472x3648(12bit)
49fps@2736x1824(8bit)
24fps@2736x1824(12bit)
120fps@1824x1216(8bit)
120fps@1824x1216(12bit)
|
USB3.2 Gen2 (Type-C) |
|
查看详情 |
| E10ISPM08300KPA |
IMX585 (C,RS)
1/1.2" | 11.13mm × 6.26mm
|
8.3M (3840×2160) | 2.9µm × 2.9µm | 卷帘快门 |
88fps@3840x2160(8bit)
60fps@3840x2160(12bit)
60fps@1920x1080(8bit)
60fps@1920x1080(12bit)
|
USB3.2 Gen2 (Type-C) |
|
查看详情 |
常见问题解答
了解更多关于E10ISPM系列高速显微成像相机的专业知识
- 10Gbps超高带宽：相比USB3.0的5Gbps，带宽提升100%，突破数据传输瓶颈
- 高帧率支持：21MP分辨率下仍可达49fps，8.3MP可达88fps@8bit
- Type-C接口：支持正反插，连接更便捷稳定，兼容性更强
- 低延迟传输：数据传输延迟降低，实现真正的实时预览和快速采集
- 向下兼容：完全兼容USB3.0和USB2.0设备，保护现有投资
分辨率范围：8.3MP - 21MP，满足不同应用需求
读出噪声：最低可达1.07e- (HCG模式)，适合弱光成像
动态范围：高达72dB，确保图像层次丰富
信噪比：最高45.9dB，图像质量出色
位深选择：支持8/10/12-bit切换，灵活平衡速度与精度
Binning模式：硬件和软件2x2/3x3/4x4，提升灵敏度
传输速度：USB3.2 Gen2提供10Gbps带宽，是E3ISPM系列USB3.0的2倍
接口升级：Type-C接口更现代化，支持正反插，连接更稳定
性能提升：更低的读出噪声，更高的信噪比，成像质量更优秀
帧率优势：相同分辨率下帧率提升显著，更适合动态观察
扩展能力：10Gbps带宽为未来更高分辨率传感器预留空间
E10ISPM21000KPA：21MP高分辨率，4/3"大靶面，适合需要高分辨率和大视野的应用
E10ISPM20000KPA：20MP平衡型，1/1.1"靶面，性价比高，适合大多数显微应用
E10ISPM08300KPA：8.3MP高速型，最低噪声1.07e-，适合荧光成像和高速动态观察
选择时应考虑：分辨率需求、视野大小、帧率要求、灵敏度需求、预算等因素。
产品深度介绍
USB3.2 Gen2 10Gbps高速传输技术
采用最新USB3.2 Gen2标准，提供10Gbps理论带宽，实际有效传输速率达8Gbps以上。相比传统USB3.0的5Gbps带宽，速度提升100%，彻底解决高分辨率相机的数据传输瓶颈。21MP全分辨率下仍可保持49fps@8bit的流畅预览，8.3MP型号更可达88fps的超高帧率，真正实现"高分辨率"与"高帧率"的完美平衡。
USB Type-C便捷连接设计
采用USB Type-C物理接口，支持正反插设计，彻底解决传统USB接口反复尝试的困扰。Type-C接口具有更好的机械强度和电气性能，支持更高的供电功率，无需额外电源适配器。接口兼容性强，可通过转接器连接传统USB-A接口，保护现有设备投资。
Sony IMX高性能CMOS传感器
搭载Sony最新IMX系列CMOS传感器，包括IMX472（21MP）、IMX383（20MP）和IMX585（8.3MP）。传感器采用先进的制程工艺，具有极低的读出噪声（最低1.07e-）和优秀的量子效率。IMX585更支持HCG/LCG双转换增益模式，在保持低噪声的同时实现39,000e-的大满井容量，动态范围达72dB。
专业级成像性能
全系列支持8/12-bit数据深度切换，12-bit模式提供4096级灰度，精确还原样本细节；8-bit模式最大化帧率，适合快速预览和动态观察。转换增益、读出噪声、满井电荷等关键参数经过精心优化，信噪比最高达45.9dB，确保在各种光照条件下都能获得清晰、低噪声的图像。
灵活的成像控制系统
支持硬件和软件Binning（2×2/3×3/4×4），通过像素合并提升灵敏度和帧率。任意ROI区域选择功能，可根据观察需求自定义感兴趣区域，进一步提升帧率。GPIO接口支持外部触发和同步控制，满足多相机同步、频闪照明等高级应用需求。曝光时间范围从微秒级到秒级可调，适应从高速动态到长时间累积的全方位需求。
完整的软件生态系统
配套ToupView专业采集软件，提供实时预览、参数调节、图像采集、测量标注、图像拼接、景深融合等完整功能。支持Windows/Linux/macOS/Android多平台，提供原生C/C++、C#/VB.NET、Python、Java等多语言SDK，兼容DirectShow、TWAIN标准接口。与ImageJ、μManager、Micro-Manager等开源软件完美集成，方便科研用户二次开发和系统集成。
