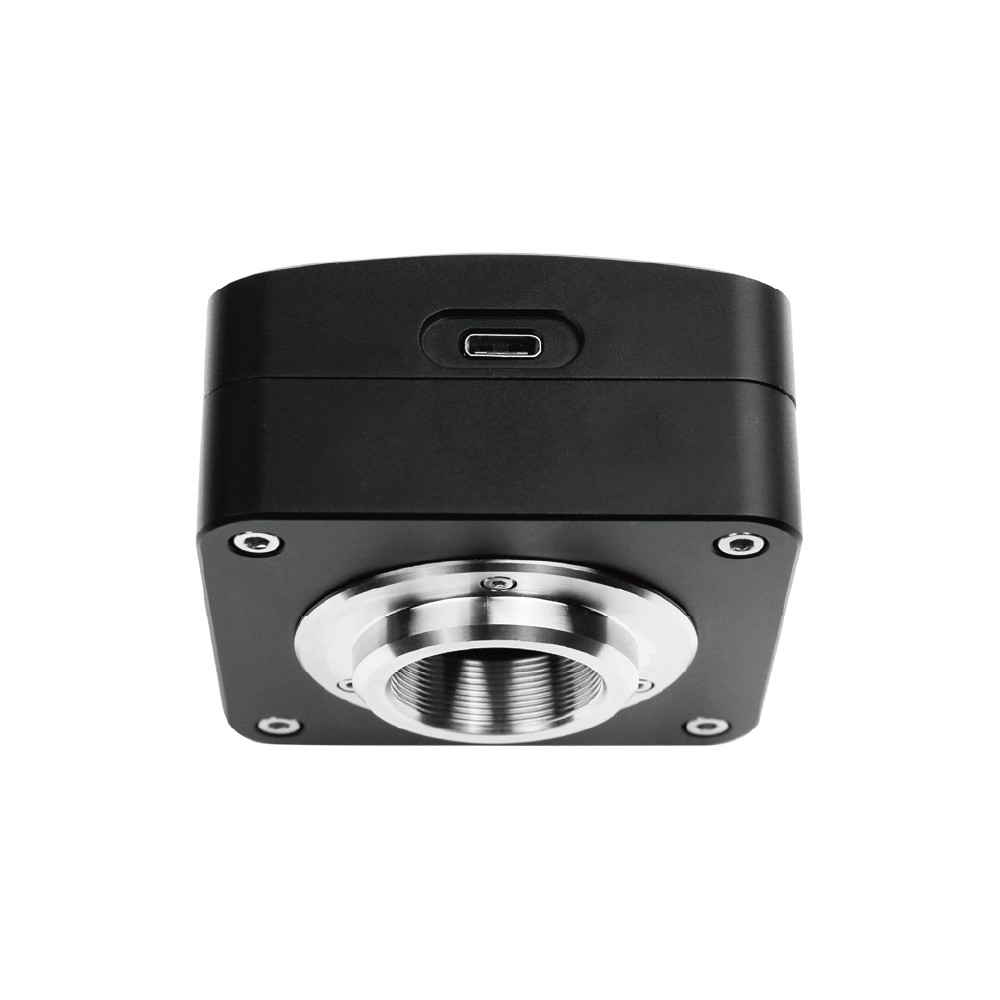

E10ISPM20000KPA 显微相机/显微镜相机
产品介绍
基于 Sony IMX383 的 1/1.1″ 20MP 彩色高速相机，USB3.2 Gen2（Type-C），支持 8/12-bit 与 Binning。全分辨率 49fps（8bit），窗口化可达 120fps@1824×1216（8/12bit），兼顾分辨率与通量，适合显微与工业检测。
产品特点
- USB3.2 Gen2 10Gbps；Type-C 接口，连接便捷稳定
- 传感器：Sony IMX383（彩色，卷帘快门），1/1.1″，2.4µm 像元，20MP
- 高帧率：49fps@5472×3648(8bit)；120fps@1824×1216(8/12bit)
- 数据格式：8/12-bit 可选
- 低噪声：读出噪声 3.48e-，满井容量 18,042e-，SNR 42.6dB
- 高动态范围：72dB
- 硬件/软件 Binning（2×2/3×3/4×4），提升感度与帧率
- C-mount 标准接口，兼容多类显微/工业镜头
- 外部触发与 GPIO：1 路光耦隔离输入/输出 + 2 路非隔离 IO
- 配套 ToupView 与跨平台 SDK（Windows/Linux/macOS/Android）
- 认证：CE/FCC；工作温度 −10～+50°C
产品详情
| 关键参数 | |
| 型号 | E10ISPM20000KPA |
| 传感器 | IMX383 (C,RS) |
| 有效像素 / 分辨率 | 20M (5472×3648) |
| 帧率 (全分辨率) | 49fps@5472x3648(8bit); 24fps@5472x3648(12bit); 49fps@2736x1824(8bit); 24fps@2736x1824(12bit); 120fps@1824x1216(8bit); 120fps@1824x1216(12bit) |
| 快门方式 | 卷帘快门 |
| 色彩类型 | 彩色 |
| 成像性能 | |
| 像元尺寸 | 2.4µm × 2.4µm |
| 靶面尺寸 | 13.13mm × 8.75mm |
| 对角线 | 1/1.1" |
| 动态范围 | 72dB |
| 位深 | 8/12bit |
| 灵敏度 | TBD |
| 读出噪声 | 3.48e- |
| 满井电荷 | 18,042e- |
| 信噪比 | 42.6dB |
| 转换增益 | 4.410e-/ADU |
| 接口 & 机械 | |
| 数据接口 | USB3.2 Gen2 (Type-C) |
| GPIO | 1路光耦隔离输入，1路光耦隔离输出，2路非隔离输入输出口 |
| 镜头接口 | C接口 |
| Binning模式 | 硬件2x2，3x3，4x4；软件2x2，3x3，4x4 |
| 外形尺寸 | TBD |
| 重量 | TBD |
| 电源供电 | USB Type-C接口供电 |
| 环境 & 认证 | |
| 工作温度 / 湿度 | -10°C ~ +50°C / 20%~80%RH |
| 存储温度 / 湿度 | -30°C ~ +70°C / 10%~60%RH |
| 操作系统 | Windows/Linux/macOS/Android多平台SDK(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain等) |
| 认证 | CE，FCC |
产品概述
E10ISPM20000KPA 是一款搭载USB3.2 Gen2高速传输技术的专业显微相机，采用 IMX383 (C,RS) 高性能图像传感器，具有以下特征：
- 10Gbps超高带宽：USB3.2 Gen2接口提供10Gbps传输带宽，速度达传统USB3.0的2-3倍，突破数据传输瓶颈，实现20M (5472×3648)分辨率下的高速成像
- Type-C便捷连接：采用USB Type-C接口，支持正反插，连接更便捷稳定，适配多设备连接需求，兼容现代化实验室和工业环境
- 卓越成像质量：20M (5472×3648) 分辨率，2.4µm × 2.4µm 像元尺寸，靶面尺寸为 13.13mm × 8.75mm，确保细节清晰呈现
- 高速数据传输：最大帧率可达 49fps@5472x3648(8bit); 24fps@5472x3648(12bit); 49fps@2736x1824(8bit); 24fps@2736x1824(12bit); 120fps@1824x1216(8bit); 120fps@1824x1216(12bit)，充分发挥10Gbps带宽优势，支持实时预览和快速拍摄
- 超低噪声性能：读出噪声低至 3.48e-，满井电荷 18,042e-，信噪比达 42.6dB，适合弱光和荧光成像
- 灵活成像模式：8/12bit 位深切换，动态范围达 72dB，支持硬件和软件Binning（2x2, 3x3, 4x4）
- 光学适配：标准 C接口 接口，兼容各品牌显微镜，配备 0.5X/0.63X/1X 适配器可选
- 紧凑设计：整机尺寸仅 TBD，重量 TBD，供电为 USB Type-C接口供电，无需额外电源
- 软件支持：配套专业显微图像软件 ToupView，支持 Windows/Linux/macOS/Android多平台SDK(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain等) 系统，提供测量、标注、拼接、景深融合等功能，支持 C/C++、C#、Python、ImageJ、μManager 等开发环境
核心性能指标
分辨率
20M (5472×3648)
帧率
49fps@5472x3648(8bit)
传输带宽
10 Gbps
数据接口
USB3.2 Gen2 (Type-C)
专业显微成像特性
高速传输优势
USB3.2 Gen2技术提供10Gbps带宽，实现高分辨率下的流畅预览和快速数据传输，特别适合动态观察和大数据量采集
科研级成像质量
低读出噪声和高动态范围设计，确保在各种光照条件下获得清晰、准确的显微图像，满足科研级应用需求
Type-C便捷连接
USB Type-C接口支持正反插，连接稳定可靠，兼容现代化实验室设备，简化系统集成
灵活成像控制
支持多种Binning模式和ROI选择，8/12-bit数据切换，满足从快速预览到精密测量的多样化需求
推荐理由
E10ISPM20000KPA 显微相机凭借其USB3.2 Gen2的10Gbps超高带宽、卓越的成像质量和便捷的Type-C连接，是高速显微成像的理想选择。无论是生物医学研究、材料分析还是工业检测，都能为您提供快速、清晰、可靠的显微图像记录和分析方案，特别适合需要高速数据传输和实时观察的专业应用场景。
常见问题解答
了解更多关于E10ISPM系列高速显微成像相机的专业知识
- 10Gbps超高带宽：相比USB3.0的5Gbps，带宽提升100%，突破数据传输瓶颈
- 高帧率支持：21MP分辨率下仍可达49fps，8.3MP可达88fps@8bit
- Type-C接口：支持正反插，连接更便捷稳定，兼容性更强
- 低延迟传输：数据传输延迟降低，实现真正的实时预览和快速采集
- 向下兼容：完全兼容USB3.0和USB2.0设备，保护现有投资
分辨率范围：8.3MP - 21MP，满足不同应用需求
读出噪声：最低可达1.07e- (HCG模式)，适合弱光成像
动态范围：高达72dB，确保图像层次丰富
信噪比：最高45.9dB，图像质量出色
位深选择：支持8/10/12-bit切换，灵活平衡速度与精度
Binning模式：硬件和软件2x2/3x3/4x4，提升灵敏度
传输速度：USB3.2 Gen2提供10Gbps带宽，是E3ISPM系列USB3.0的2倍
接口升级：Type-C接口更现代化，支持正反插，连接更稳定
性能提升：更低的读出噪声，更高的信噪比，成像质量更优秀
帧率优势：相同分辨率下帧率提升显著，更适合动态观察
扩展能力：10Gbps带宽为未来更高分辨率传感器预留空间
E10ISPM21000KPA：21MP高分辨率，4/3"大靶面，适合需要高分辨率和大视野的应用
E10ISPM20000KPA：20MP平衡型，1/1.1"靶面，性价比高，适合大多数显微应用
E10ISPM08300KPA：8.3MP高速型，最低噪声1.07e-，适合荧光成像和高速动态观察
选择时应考虑：分辨率需求、视野大小、帧率要求、灵敏度需求、预算等因素。
产品深度介绍
USB3.2 Gen2 10Gbps高速传输技术
采用最新USB3.2 Gen2标准，提供10Gbps理论带宽，实际有效传输速率达8Gbps以上。相比传统USB3.0的5Gbps带宽，速度提升100%，彻底解决高分辨率相机的数据传输瓶颈。21MP全分辨率下仍可保持49fps@8bit的流畅预览，8.3MP型号更可达88fps的超高帧率，真正实现"高分辨率"与"高帧率"的完美平衡。
USB Type-C便捷连接设计
采用USB Type-C物理接口，支持正反插设计，彻底解决传统USB接口反复尝试的困扰。Type-C接口具有更好的机械强度和电气性能，支持更高的供电功率，无需额外电源适配器。接口兼容性强，可通过转接器连接传统USB-A接口，保护现有设备投资。
Sony IMX高性能CMOS传感器
搭载Sony最新IMX系列CMOS传感器，包括IMX472（21MP）、IMX383（20MP）和IMX585（8.3MP）。传感器采用先进的制程工艺，具有极低的读出噪声（最低1.07e-）和优秀的量子效率。IMX585更支持HCG/LCG双转换增益模式，在保持低噪声的同时实现39,000e-的大满井容量，动态范围达72dB。
专业级成像性能
全系列支持8/12-bit数据深度切换，12-bit模式提供4096级灰度，精确还原样本细节；8-bit模式最大化帧率，适合快速预览和动态观察。转换增益、读出噪声、满井电荷等关键参数经过精心优化，信噪比最高达45.9dB，确保在各种光照条件下都能获得清晰、低噪声的图像。
灵活的成像控制系统
支持硬件和软件Binning（2×2/3×3/4×4），通过像素合并提升灵敏度和帧率。任意ROI区域选择功能，可根据观察需求自定义感兴趣区域，进一步提升帧率。GPIO接口支持外部触发和同步控制，满足多相机同步、频闪照明等高级应用需求。曝光时间范围从微秒级到秒级可调，适应从高速动态到长时间累积的全方位需求。
完整的软件生态系统
配套ToupView专业采集软件，提供实时预览、参数调节、图像采集、测量标注、图像拼接、景深融合等完整功能。支持Windows/Linux/macOS/Android多平台，提供原生C/C++、C#/VB.NET、Python、Java等多语言SDK，兼容DirectShow、TWAIN标准接口。与ImageJ、μManager、Micro-Manager等开源软件完美集成，方便科研用户二次开发和系统集成。
