EXCCD系列
产品介绍

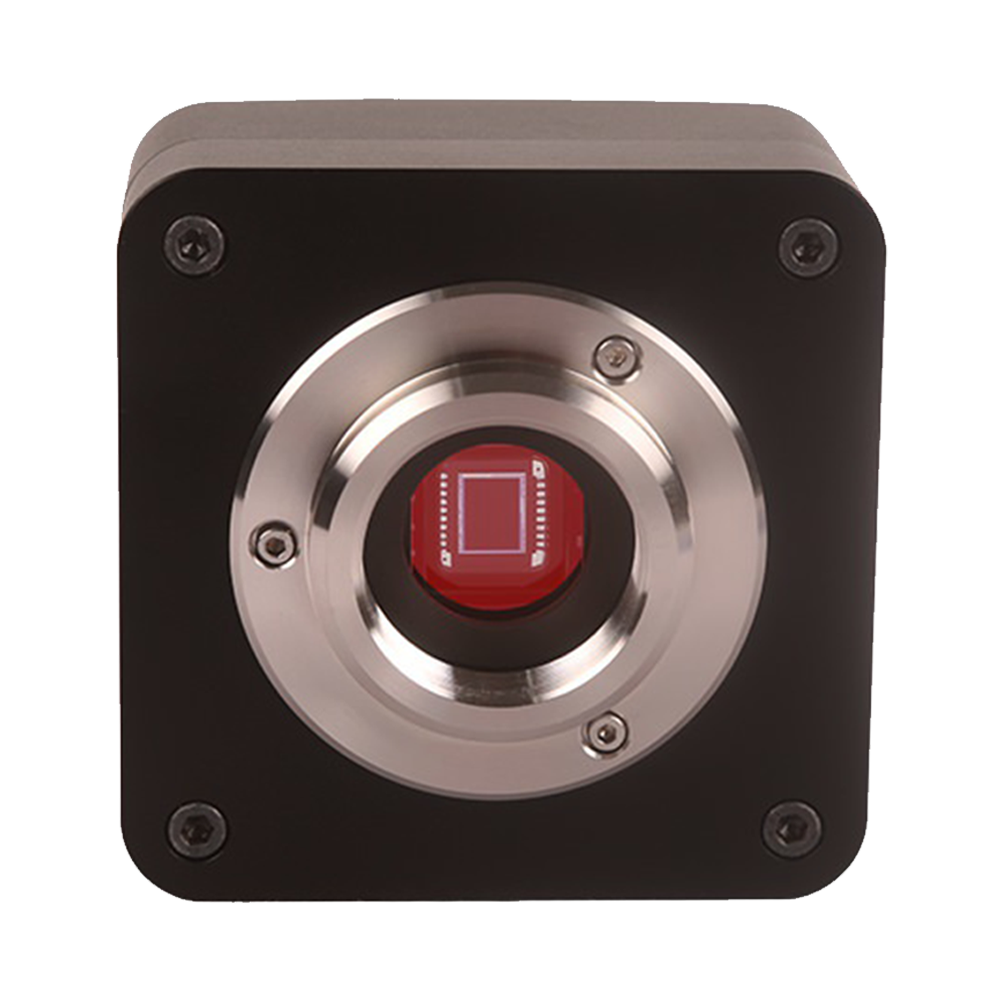

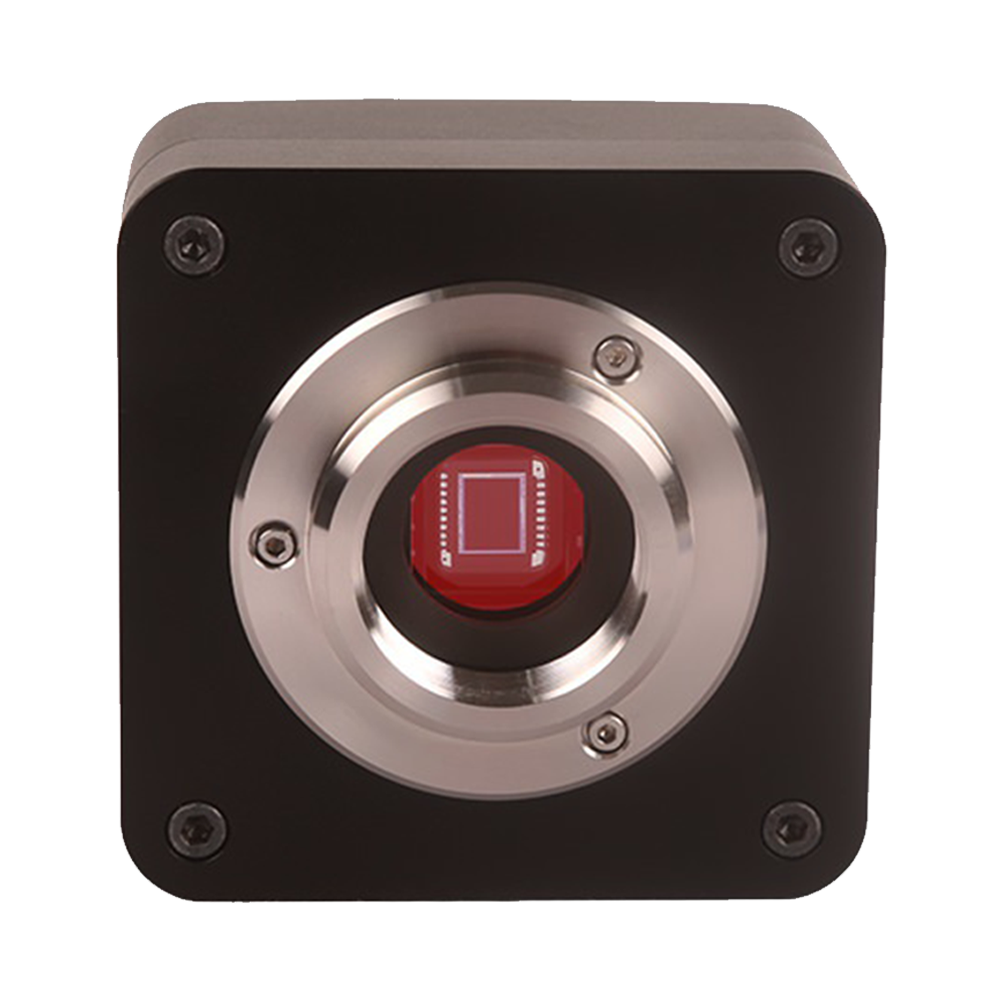

EXCCD 系列为 C 接口 USB2.0 显微 CCD 相机，采用 Sony ExView HAD CCD 器件（依机型），可将更多近红外光转换为有效信号，使灵敏度由可见光扩展至近红外，同时降低读出噪声，适合弱光与荧光等高灵敏度场景。相机由 FPGA 精准时序控制，支持最长约 3600 s 的长曝光，有利于捕获极弱信号。通过 USB2.0 链路实现稳定的数据传输；随附 ToupView 并提供跨平台 SDK（Windows/Linux/macOS/Android），便于系统集成与二次开发。
产品特点
- 传感器：Sony ExView HAD CCD（依机型），近红外响应增强、弱光成像更灵敏
- C-mount 标准镜头接口，便于与显微/工业光学系统对接
- FPGA 精准控制，支持最长约 3600 s 长曝光，适合弱荧光/低照度成像
- CCD 全局曝光成像（Global Exposure），抑制运动畸变与果冻效应
- USB2.0 数据链路（480 Mbit/s），即插即用、传输稳定
- Ultra-Fine 颜色引擎：色彩校正、白平衡、Gamma/对比度/亮度等优化（依机型）
- 一体式铝合金 CNC 外壳，坚固耐用并有助于散热与电磁屏蔽
- 软件与生态：随附 ToupView；提供 Windows/Linux/macOS/Android 多平台 SDK（兼容 DirectShow/TWAIN）
- 典型应用：明场/暗场、弱光与荧光显微、材料/半导体检测、科研记录等
产品型号
EXCCD｜USB2.0 CCD 相机｜Sony ExView HAD｜近红外增强、高灵敏低噪｜FPGA 长曝光至 3600 s
| 产品型号 | 传感器/尺寸 | 分辨率 | 像素尺寸 | 快门方式 | 帧率 | 数据接口 | 色彩 | 操作 |
|---|---|---|---|---|---|---|---|---|
| EXCCD01400KPA |
ICX285AQ CCD (C)
2/3" (TBD) | 8.77mm × 6.60mm
|
1.4MP (1360×1024) | 6.45µm × 6.45µm | 卷帘快门 |
15fps@1360x1024
|
USB2.0 |
|
查看详情 |
| EXCCD01400KMA |
ICX285AL CCD (M)
2/3" (TBD) | 8.77mm × 6.60mm
|
1.4MP (1360×1024) | 6.45µm × 6.45µm | 卷帘快门 |
15fps@1360x1024
|
USB2.0 |
|
查看详情 |
| EXCCD00440KMA |
ICX829AL CCD (M)
1/2" (TBD) | 6.43mm × 4.80mm
|
0.44MP (748×578) | 8.6µm × 8.3µm | 卷帘快门 |
46fps@748x578
|
USB2.0 |
|
查看详情 |
| EXCCD00300KMA |
ICX618AL CCD (M)
1/4" (TBD) | 3.58mm × 2.69mm
|
0.3MP (640×480) | 5.6µm × 5.6µm | 卷帘快门 |
72fps@640x480
|
USB2.0 |
|
查看详情 |
EXCCD系列是图谱光电推出的高灵敏度USB2.0接口C接口CCD相机，搭载Sony ExView HAD CCD传感器。凭借ExView技术，该系列相机可将未被转换的近红外光转化为图像信号，将光谱响应范围从可见光扩展至近红外，大幅提升在低照度及弱荧光环境下的感光度与成像质量。
核心特性
Sony ExView HAD CCD
光谱扩展至近红外，提升低照度成像灵敏度
USB2.0高速接口
快速协议确保高分辨率图像稳定传输
FPGA精准曝光控制
支持最长1小时曝光，捕获极弱光细节
Ultra-Fine颜色引擎
精准还原真实色彩与图像细节
性能参数亮点
分辨率范围
30万-140万
像素可选光谱响应
380-1000nm
可见光至近红外帧率表现
最高72 fps
640×480分辨率曝光时间
0.06ms-1小时
超宽范围产品深度介绍
ExView HAD CCD传感器技术
搭载Sony ExView HAD CCD传感器，这是专为低照度成像优化的先进CCD技术。ExView技术通过特殊的传感器结构设计，将光谱响应范围从传统的可见光（380-700nm）扩展至近红外区域（约380nm-1000nm）。这种扩展的光谱响应显著提升了传感器在暗场及低照度环境下的成像灵敏度，同时通过优化的光电转换机制降低了因弥散光产生的噪声。对于荧光显微、暗场观察等弱光应用具有重要价值。
优化的USB2.0数据传输
采用快速USB2.0协议，通过优化的数据传输算法确保高分辨率图像和视频的稳定传输。典型型号在1360×1024分辨率下可达15fps的帧率，在640×480分辨率下更可高达72fps，充分满足实时预览和动态观察需求。内置的数据缓存和传输优化技术有效避免了丢帧现象，保证了长时间采集的稳定性。USB2.0接口的广泛兼容性也确保了在各类计算机系统上的即插即用体验。
FPGA长时间曝光控制技术
内置高性能FPGA芯片实现精准的曝光时间控制，支持从0.06ms到1小时的超宽曝光范围。这种精确的长时间曝光能力特别适合捕获极弱光或荧光样本的细节。FPGA控制不仅确保了曝光时间的精准性，还通过硬件级的时序控制消除了长时间曝光中的漂移和噪声累积问题。对于需要积分时间较长的科研应用，如生物发光、化学发光等，提供了理想的解决方案。
精准的Ultra-Fine色彩处理
内置Ultra-Fine色彩处理引擎，采用先进的色彩算法精准还原真实色彩与图像细节。支持8bit和12bit数据输出，12bit模式提供4096级灰度，有效扩展了动态范围。支持ROI区域白平衡及手动Temp-Tint调整，能够适应复杂多变的光照环境。色彩引擎针对ExView传感器的宽光谱特性进行了优化，确保从可见光到近红外波段的准确成像。

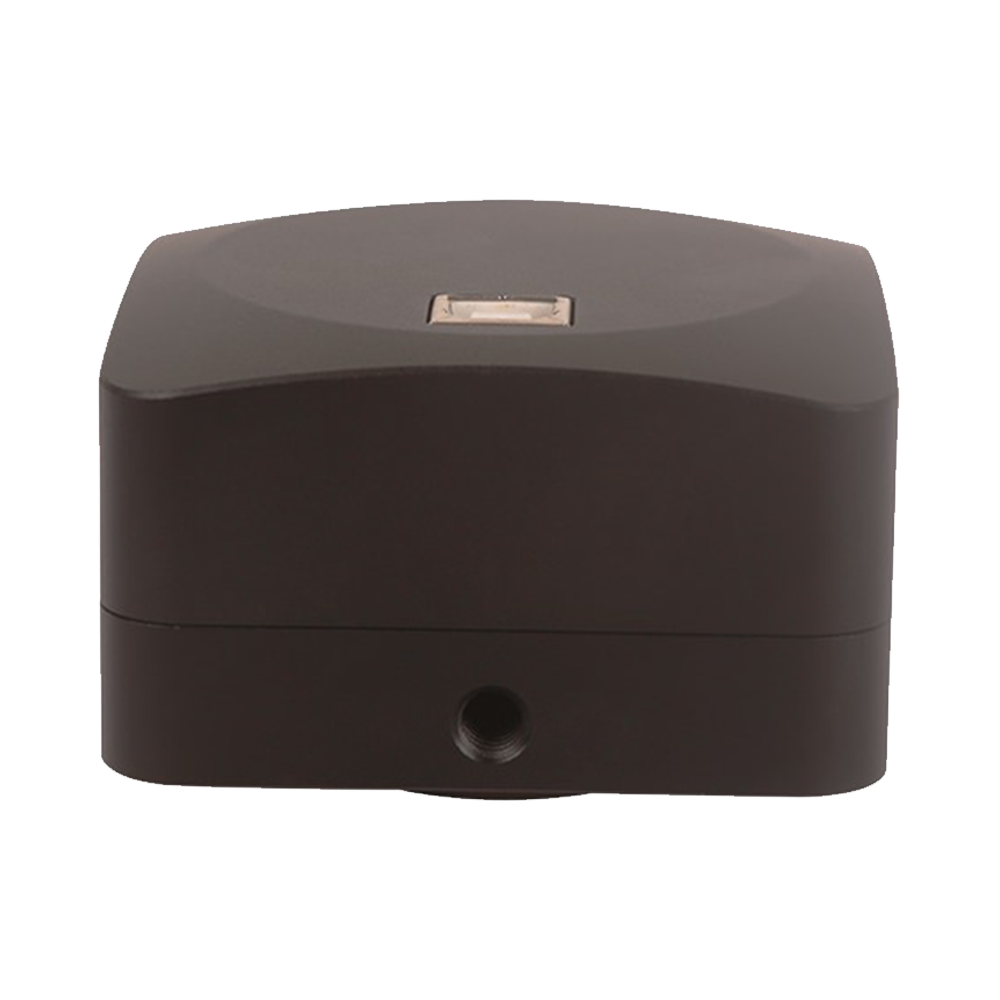

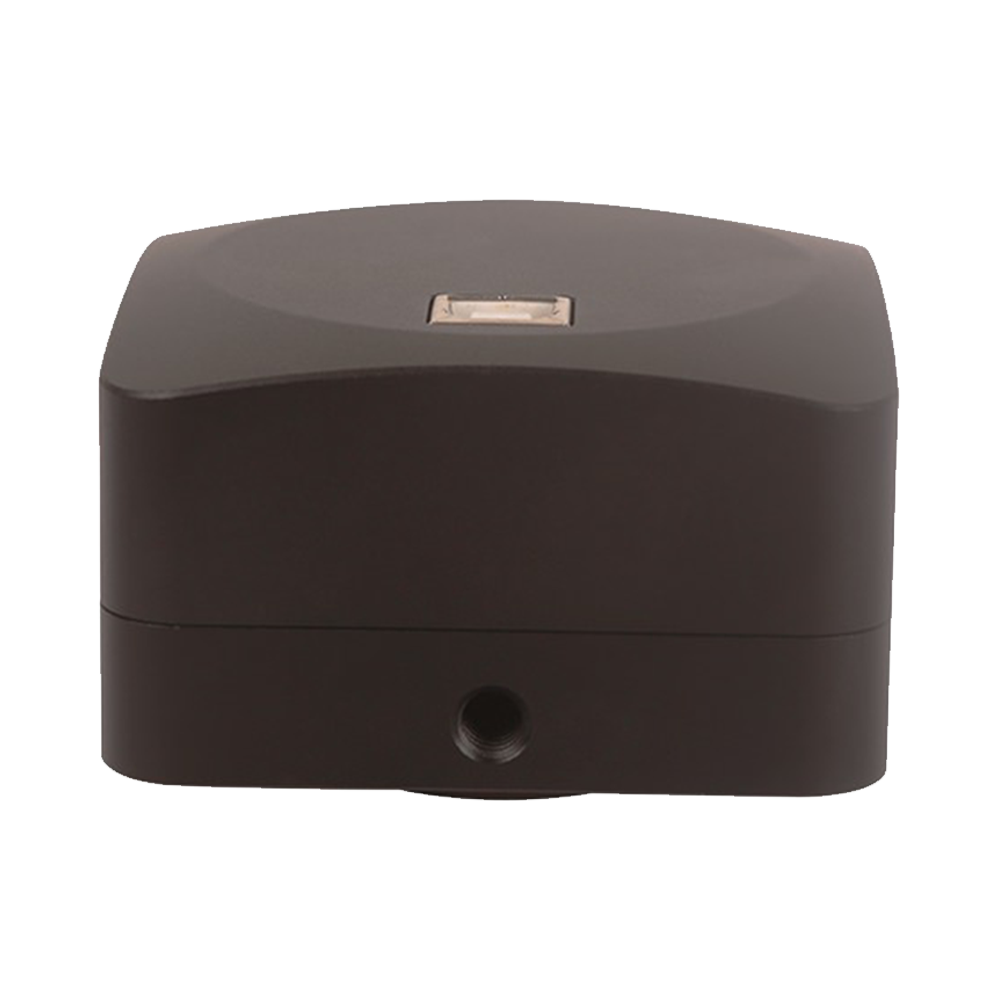

高可靠性机械设计
采用CNC精密加工铝合金机身，结构坚固紧凑。自然散热设计完全消除了风扇噪音和振动对成像的影响，这对于长时间曝光和高倍率显微成像尤为重要。无机械运动部件的设计大大提高了系统可靠性，减少了维护需求。标准C接口设计确保了与各类显微镜系统的良好兼容性。这种工业级的设计理念使相机能够在各种环境下长期稳定运行。
