EXCCD01400KPA 显微相机/显微镜相机
产品介绍
EXCCD01400KPA为1.4MP彩色USB2.0 CCD相机，采用Sony ICX285AQ ExView HAD CCD传感器，配备2/3英寸感光芯片和6.45µm大像元设计。1240mv高灵敏度配合10mv低暗电流，通过ExView HAD技术实现从可见光到近红外的宽光谱响应。FPGA精准时序控制支持长达3600秒的长曝光功能，特别适合弱光显微、荧光成像等高灵敏度应用场景。
产品特点
- Sony ICX285AQ ExView HAD CCD彩色传感器，1.4MP清晰成像
- ExView HAD技术增强近红外光谱响应，拓展成像范围至NIR
- 2/3英寸感光芯片，8.77×6.60mm感光面积
- 6.45µm大像元设计，优化单像素光收集能力
- 1240mv高光敏感度，10mv超低暗电流
- FPGA精准时序控制，支持长达3600秒长曝光
- CCD全局快门成像，消除运动畸变
- USB2.0接口提供480Mbit/s稳定传输
- 15fps实时帧率，满足动态观察需求
- 8bit/12bit位深输出，适应不同处理需求
- Ultra-Fine颜色引擎确保色彩准确还原
- 一体式铝合金CNC外壳，坚固耐用
产品详情
| 关键参数 | |
| 型号 | EXCCD01400KPA |
| 传感器 | ICX285AQ CCD (C) |
| 有效像素 / 分辨率 | 1.4MP (1360×1024) |
| 帧率 (全分辨率) | 15fps@1360x1024 |
| 快门方式 | 卷帘快门 |
| 色彩类型 | 彩色 |
| 成像性能 | |
| 像元尺寸 | 6.45µm × 6.45µm |
| 靶面尺寸 | 8.77mm × 6.60mm |
| 对角线 | 0.7" (10.98mm) |
| 动态范围 | TBD |
| 位深 | 8bit/12bit |
| 灵敏度 | 1240mv with 1/30s |
| 接口 & 机械 | |
| 数据接口 | USB2.0 |
| GPIO | TBD |
| 镜头接口 | C接口 |

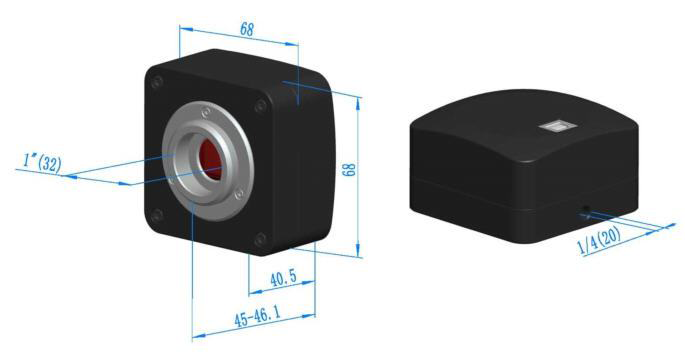

| 外形尺寸 | TBD |
| 重量 | 0.67~0.8Kg |
| 电源供电 | USB2.0供电 |
| 环境 & 认证 | |
| 工作温度 / 湿度 | -10°C ~ +50°C / 30%~80%RH |
| 存储温度 / 湿度 | -20°C ~ +60°C / 10%~60%RH |
| 操作系统 | Windows XP/Vista/7/8/10/11(32&64位)/OS X/Linux |
| 认证 | CE，FCC |
产品概述
EXCCD01400KPA 是一款专为显微成像应用设计的数字相机，搭载 ICX285AQ CCD (C) 高性能图像传感器，具有以下特征：
- 卓越成像质量：1.4MP (1360×1024) 分辨率，6.45µm × 6.45µm 像元尺寸，靶面尺寸为 8.77mm × 6.60mm，确保细节清晰呈现
- 成像特性：采用卷帘快门设计，支持彩色成像，适用于明场、暗场、相差、荧光等多种显微观察方式
- 高速数据传输：采用 USB2.0 接口，最大帧率可达 15fps@1360x1024，支持实时预览和快速拍摄
- 色彩还原：8bit/12bit 色深，动态范围达 TBD，真实还原样本色彩
- 灵敏度性能：优异的低照度性能，灵敏度为 1240mv with 1/30s，适合弱光样本观察
- 光学适配：标准 C接口 接口，兼容各品牌显微镜，配备 0.5X/0.63X/1X 适配器可选
- 紧凑设计：整机尺寸仅 TBD，重量 0.67~0.8Kg，供电为 USB2.0供电，无需额外电源
- 软件支持：配套专业显微图像软件 ToupView，支持 Windows XP/Vista/7/8/10/11(32&64位)/OS X/Linux 系统，提供测量、标注、拼接、景深融合等功能，支持 C/C++、C#、Python、ImageJ、μManager 等开发环境
核心性能指标
分辨率
1.4MP (1360×1024)
帧率
15fps@1360x1024
像元尺寸
6.45µm × 6.45µm
数据接口
USB2.0
显微成像特性
专业显微应用
针对生物医学、材料科学、工业检测等显微观察需求优化，支持明场、暗场、相差、荧光等多种观察方式
优秀色彩还原
精确的色彩还原算法和白平衡控制，确保样本颜色真实准确，满足病理诊断等专业需求
测量分析功能
配套软件提供长度、面积、角度等测量工具，支持标注、统计分析，满足定量分析需求
图像处理能力
支持实时图像增强、景深融合、图像拼接等高级功能，提升观察效果和成像质量
推荐理由
EXCCD01400KPA 显微相机凭借其出色的成像质量、便捷的操作体验和专业的软件支持，是显微镜数字化升级的理想选择。无论是生物医学研究、材料分析还是工业检测，都能为您提供清晰、准确、可靠的显微图像记录和分析方案。
包装清单 #
EXCCD 系列C接口USB2.0 CCD相机标准配置与装箱信息
标准装箱清单
- 包装箱规格：L:52cm W:32cm H:33cm (20pcs, 12~17Kg/纸箱)
- 包装盒规格：L:15cm W:15cm H:10cm (0.67~0.8Kg/盒)
- EXCCD系列相机一台
- 高速USB2.0 A公到B公镀金头数据线/2.0m
- CD (驱动以及应用软件, Ø12cm)
可选附件
- 可调焦式目镜筒适配器
Dia.23.2mm目镜筒转C接口：108001/AMA037, 108002/AMA050, 108003/AMA075
Dia.31.75mm目镜筒转C接口：108008/ATA037, 108009/ATA050, 108010/ATA075 - 固定式目镜筒适配器
Dia.23.2mm目镜筒转C接口：108005/FMA037, 108006/FMA050, 108007/FMA075
Dia.31.75mm目镜筒转C接口：108011/FTA037, 108012/FTA050, 108013/FTA075 - 108015 (Dia.23.2mm to 30.0mm环) - 用于直径30mm目镜筒转接环
- 108016 (Dia.23.2mm to 30.5mm环) - 用于直径30.5mm目镜筒转接环
- 108017 (Dia.23.2mm to 31.75mm环) - 用于直径31.75mm目镜筒转接环
- 测微尺
106011/TS-M1 (X=0.01mm/100Div.)
106012/TS-M2 (X,Y=0.01mm/100Div.)
106013/TS-M7 (X=0.01mm/100Div., 0.10mm/100Div.)
EXCCD系列是图谱光电推出的高灵敏度USB2.0接口C接口CCD相机，搭载Sony ExView HAD CCD传感器。凭借ExView技术，该系列相机可将未被转换的近红外光转化为图像信号，将光谱响应范围从可见光扩展至近红外，大幅提升在低照度及弱荧光环境下的感光度与成像质量。
核心特性
Sony ExView HAD CCD
光谱扩展至近红外，提升低照度成像灵敏度
USB2.0高速接口
快速协议确保高分辨率图像稳定传输
FPGA精准曝光控制
支持最长1小时曝光，捕获极弱光细节
Ultra-Fine颜色引擎
精准还原真实色彩与图像细节
性能参数亮点
分辨率范围
30万-140万
像素可选光谱响应
380-1000nm
可见光至近红外帧率表现
最高72 fps
640×480分辨率曝光时间
0.06ms-1小时
超宽范围产品深度介绍
ExView HAD CCD传感器技术
搭载Sony ExView HAD CCD传感器，这是专为低照度成像优化的先进CCD技术。ExView技术通过特殊的传感器结构设计，将光谱响应范围从传统的可见光（380-700nm）扩展至近红外区域（约380nm-1000nm）。这种扩展的光谱响应显著提升了传感器在暗场及低照度环境下的成像灵敏度，同时通过优化的光电转换机制降低了因弥散光产生的噪声。对于荧光显微、暗场观察等弱光应用具有重要价值。
优化的USB2.0数据传输
采用快速USB2.0协议，通过优化的数据传输算法确保高分辨率图像和视频的稳定传输。典型型号在1360×1024分辨率下可达15fps的帧率，在640×480分辨率下更可高达72fps，充分满足实时预览和动态观察需求。内置的数据缓存和传输优化技术有效避免了丢帧现象，保证了长时间采集的稳定性。USB2.0接口的广泛兼容性也确保了在各类计算机系统上的即插即用体验。
FPGA长时间曝光控制技术
内置高性能FPGA芯片实现精准的曝光时间控制，支持从0.06ms到1小时的超宽曝光范围。这种精确的长时间曝光能力特别适合捕获极弱光或荧光样本的细节。FPGA控制不仅确保了曝光时间的精准性，还通过硬件级的时序控制消除了长时间曝光中的漂移和噪声累积问题。对于需要积分时间较长的科研应用，如生物发光、化学发光等，提供了理想的解决方案。
精准的Ultra-Fine色彩处理
内置Ultra-Fine色彩处理引擎，采用先进的色彩算法精准还原真实色彩与图像细节。支持8bit和12bit数据输出，12bit模式提供4096级灰度，有效扩展了动态范围。支持ROI区域白平衡及手动Temp-Tint调整，能够适应复杂多变的光照环境。色彩引擎针对ExView传感器的宽光谱特性进行了优化，确保从可见光到近红外波段的准确成像。
高可靠性机械设计
采用CNC精密加工铝合金机身，结构坚固紧凑。自然散热设计完全消除了风扇噪音和振动对成像的影响，这对于长时间曝光和高倍率显微成像尤为重要。无机械运动部件的设计大大提高了系统可靠性，减少了维护需求。标准C接口设计确保了与各类显微镜系统的良好兼容性。这种工业级的设计理念使相机能够在各种环境下长期稳定运行。
