SCMOS系列
产品介绍

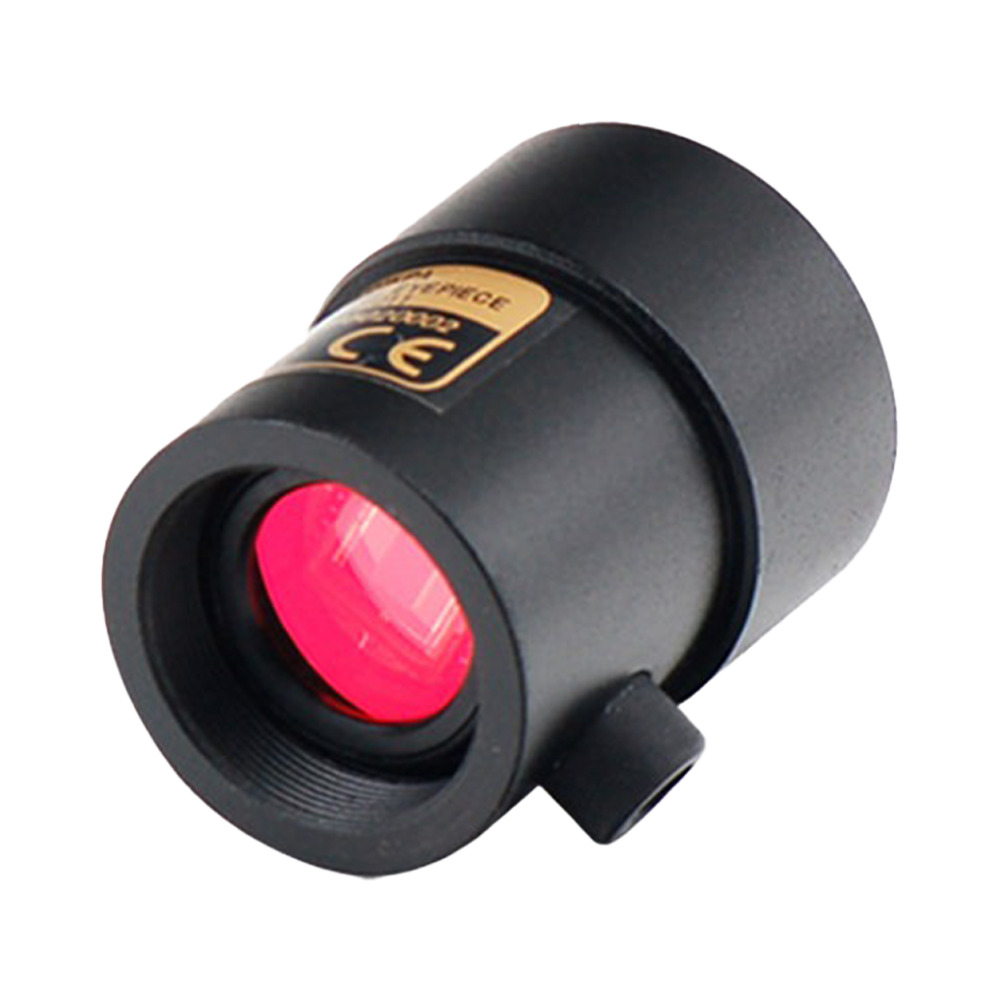

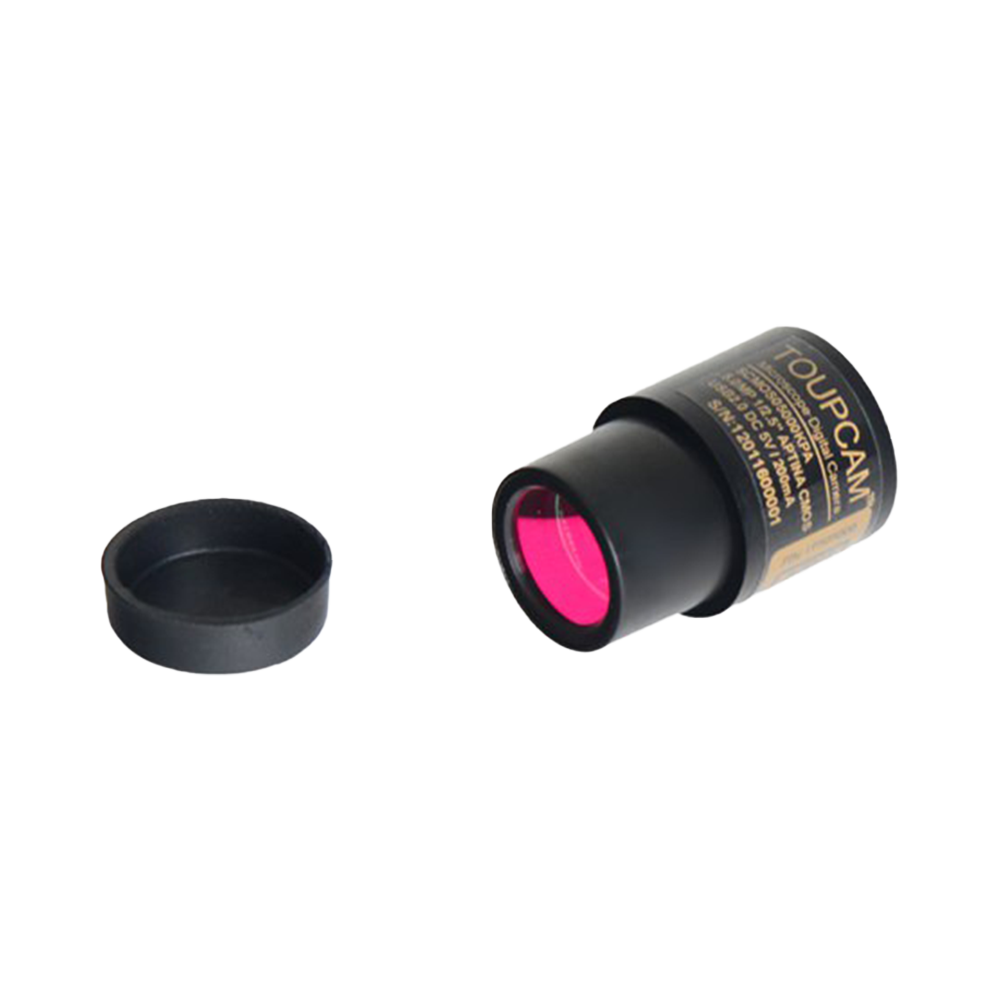

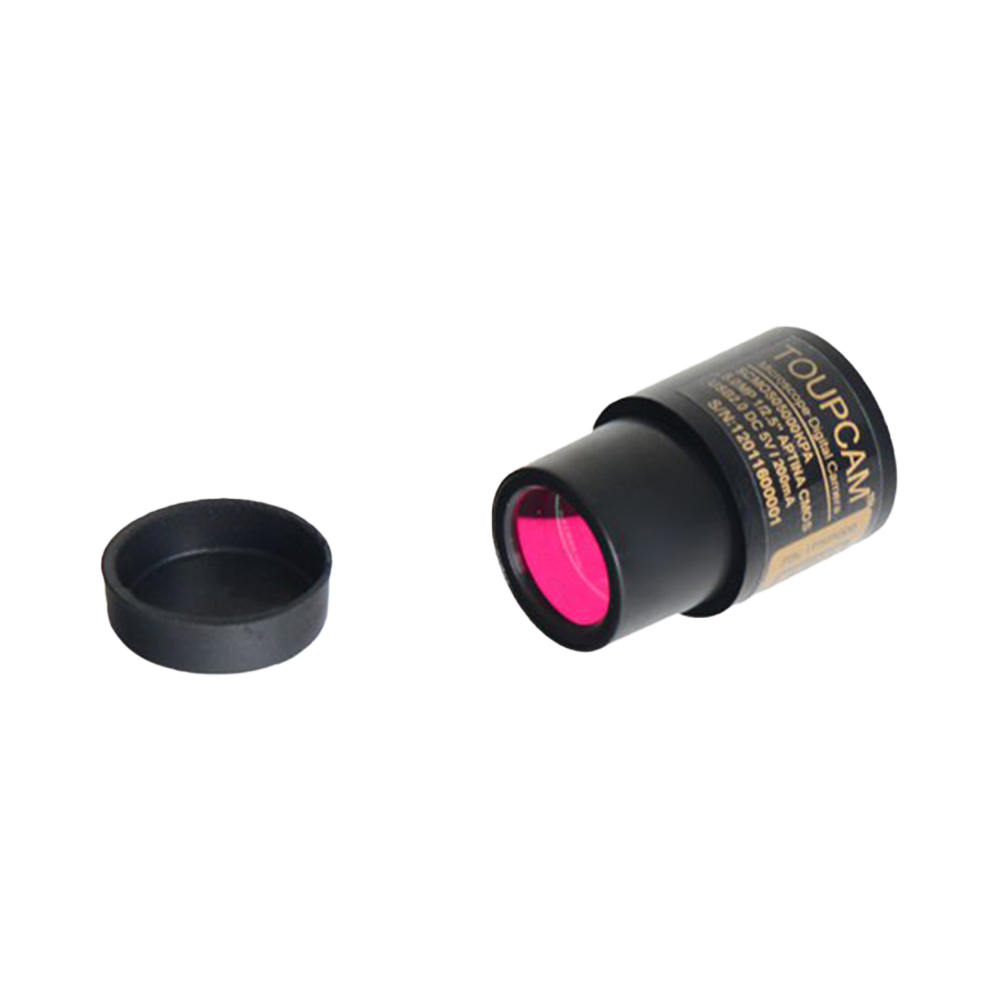

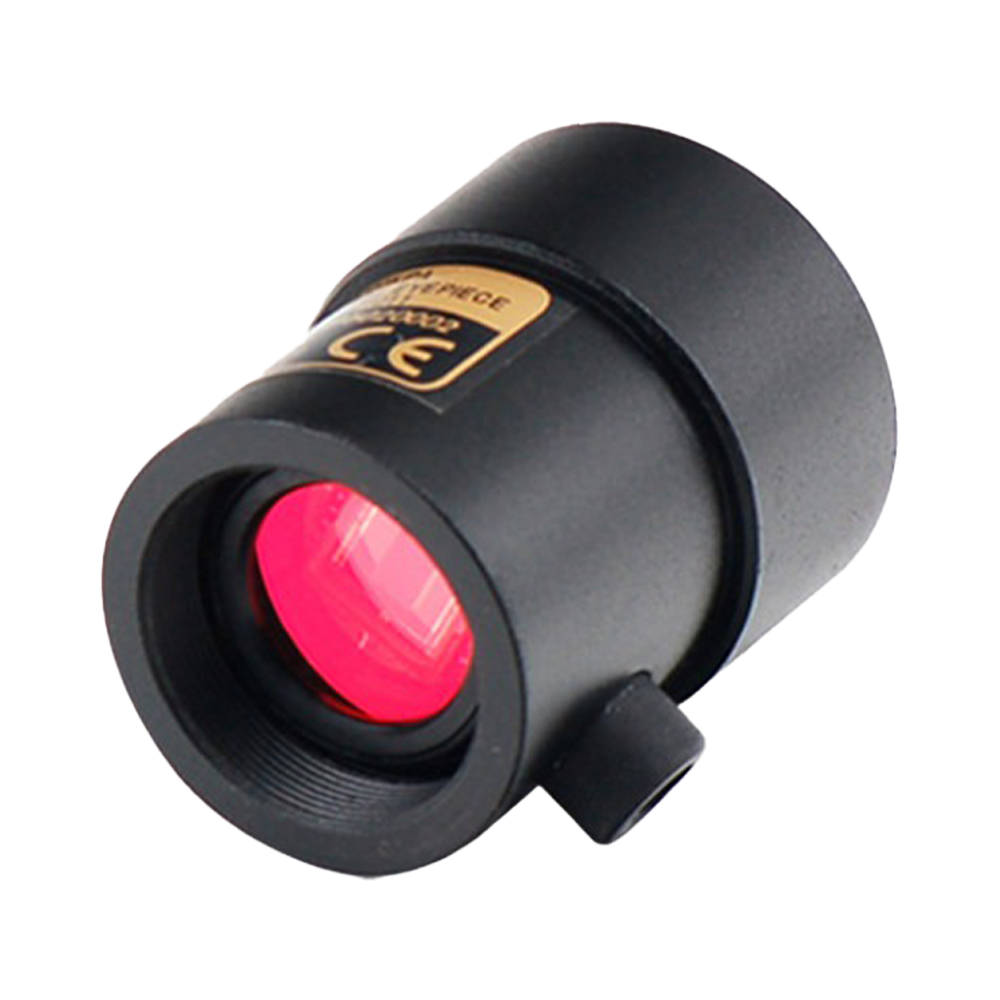

SCMOS 系列是一款 23.2 mm 标准目镜筒直插式显微相机（S = Simple & Compact），前端内置缩倍镜，可将物镜成像按比例缩小，使视场与传感器尺寸更好匹配、减小暗角并提升有效视场。通过 23.2→30 / 23.2→30.75 mm 适配套筒，可兼容更多教学与体视显微镜，实现单目/双目显微镜的快速数码化改造。
相机采用 USB2.0 数据链路并符合 UVC（USB Video Class）免驱协议，可与第三方软件即插即用。内置硬件 ISP 与 MJPEG 高效压缩，在 480 Mbit/s 带宽下实现更高帧率与稳定传输（5MP/8MP 典型可达 30 fps，12MP 典型可达 ~15 fps，依机型/设置）。支持自动/手动曝光与白平衡、ROI 测光/窗口化、色彩与伽马/对比度等参数调节。随机提供 ToupView/ToupLite 与跨平台 SDK，便于教学演示、实验记录与通用显微成像的快速部署与二次开发。
产品特点
- 23.2 mm 目镜筒直插设计，内置缩倍镜，视场与传感器匹配更佳、暗角更小（依光路/机型）
- 适配 23.2→30 / 23.2→30.75 mm 转接套筒，兼容更多显微镜与体视显微镜
- 传感器：Sony / Aptina（onsemi）等 CMOS（依机型），高灵敏度、低噪声
- 分辨率覆盖约 1.3–12 MP，满足教学与通用显微记录需求
- USB2.0（480 Mbit/s）数据链路，符合 UVC 协议，支持第三方软件即插即用
- MJPEG 高效压缩 + 专用解码链路，5MP/8MP 典型 30 fps；12MP 典型 ~15 fps（依机型/设置）
- 内置硬件 ISP：去马赛克、AE/AGC、AWB/ROI 白平衡、色彩校正、Gamma、亮度/对比度/饱和度、坏点校正、图像翻转
- 支持直方图、平场校正（FPN/PRNU）、暗场校正、视频 ROI
- 板载缓存近传感器设计，提升 USB2.0 传输稳定性并降低丢帧风险
- 软件与生态：随附 ToupView/ToupLite；提供 Windows / Linux / macOS / Android 多平台 SDK（兼容 DirectShow / TWAIN）
- 典型应用：教学演示、课堂直播、实验记录、普教/体视显微观察与通用显微成像
产品型号
SCMOS｜23.2 mm 目镜筒 USB2.0 相机｜内置缩倍镜、UVC 免驱、MJPEG 高帧率｜1.3–12 MP
| 产品型号 | 传感器/尺寸 | 分辨率 | 像素尺寸 | 快门方式 | 帧率 | 数据接口 | 色彩 | 操作 |
|---|---|---|---|---|---|---|---|---|
| SCMOS12000KPA |
IMX577 (C)
1/2.3" (TBD) | 5.95mm × 4.71mm
|
12MP (3840×3040) | 1.55µm × 1.55µm | 电子卷帘快门 |
20fps@3840x3040
20fps@1920x1520
20fps@960x760
|
USB2.0 |
|
查看详情 |
| SCMOS00921KPA |
OV9732 (C)
1/4" (TBD) | 3.888mm × 2.208mm
|
0.92MP (1280×720) | 3µm × 3µm | 电子卷帘快门 |
30fps@1280x720
30fps@640x360
|
USB2.0 |
|
查看详情 |
| SCMOS08300KPA |
IMX274 (C)
1/2.5" (TBD) | 6.22mm × 3.50mm
|
8.3MP (3840×2160) | 1.62µm × 1.62µm | 电子卷帘快门 |
30fps@3840x2160
30fps@1920x1080
30fps@1280x720
30fps@960x540
|
USB2.0 |
|
查看详情 |
| SCMOS05100KPA |
AR0521 (C)
1/2.5" (TBD) | 5.70mm × 4.28mm
|
5.1MP (2592×1944) | 2.2µm × 2.2µm | 电子卷帘快门 |
30fps@2592x1944
30fps@1280x960
30fps@640x480
|
USB2.0 |
|
查看详情 |
| SCMOS05100KPB |
IMX335 (C)
1/2.8" (TBD) | 5.18mm × 3.89mm
|
5.1MP (2592×1944) | 2.0µm × 2.0µm | 电子卷帘快门 |
26fps@2592x1944
26fps@1280x960
26fps@640x480
|
USB2.0 |
|
查看详情 |
| SCMOS03100KPA |
Aptina (C)
1/2.5" (TBD) | 5.73mm × 4.3mm
|
3.1MP (2048×1536) | 2.8µm × 2.8µm | 电子卷帘快门 |
30fps@2048x1536
30fps@1024x768
|
USB2.0 |
|
查看详情 |
| SCMOS02100KPA |
IMX307 (C)
1/2.8" (TBD) | 5.73mm × 4.3mm
|
2.1MP (1920×1080) | 2.9µm × 2.9µm | 电子卷帘快门 |
38fps@1920x1080
38fps@1024x768
|
USB2.0 |
|
查看详情 |
| SCMOS08300KPB |
IMX415 (C)
1/2.8" (TBD) | 5.57mm × 3.13mm
|
8.3MP (3840×2160) | 1.45µm × 1.45µm | 电子卷帘快门 |
30fps@3840x2160
30fps@1920x1080
30fps@1280x720
30fps@960x540
|
USB2.0 |
|
查看详情 |
| SCMOS02100KPB |
SC2332 (C)
1/3" (TBD) | 5.18mm × 2.92mm
|
2.1MP (1920×1080) | 2.7µm × 2.7µm | 电子卷帘快门 |
30fps@1920x1080
30fps@960x540
|
USB2.0 |
|
查看详情 |
| SCMOS01301KPA |
Special (C)
1/3" (TBD) | 5.18mm × 2.92mm
|
1.3MP (1520×856) | 3.41µm × 3.41µm | 电子卷帘快门 |
30fps@1520x856
30fps@760x428
|
USB2.0 |
|
查看详情 |
| SCMOS05000KPA |
Aptina (C)
1/2.5" (TBD) | 5.70mm × 4.28mm
|
5.0MP (2592×1944) | 2.2µm × 2.2µm | 电子卷帘快门 |
2fps@2592x1944
3fps@2048x1536
5fps@1600x1200
7.5fps@1280x1024
|
USB2.0 |
|
查看详情 |
| SCMOS05000KPB |
SC5033 (C)
1/2.7" (TBD) | 5.18mm × 3.89mm
|
5.0MP (2592×1944) | 2.0µm × 2.0µm | 电子卷帘快门 |
20fps@2592x1944
20fps@2048x1536
20fps@1600x1200
30fps@800x600
|
USB2.0 |
|
查看详情 |
| SCMOS03000KPA |
Aptina (C)
1/2.7" (TBD) | 4.51mm × 3.38mm
|
3.0MP (2048×1536) | 2.2µm × 2.2µm | 电子卷帘快门 |
3fps@2048x1536
5fps@1600x1200
7.5fps@1280x1024
|
USB2.0 |
|
查看详情 |
| SCMOS03000KPB |
SmartSens (C)
1/3" (TBD) | 4.10mm × 3.07mm
|
3.0MP (2048×1536) | 2.0µm × 2.0µm | 电子卷帘快门 |
20fps@2048x1536
20fps@1600x1200
30fps@800x600
|
USB2.0 |
|
查看详情 |
| SCMOS02000KPA |
Aptina (C)
1/3.2" (TBD) | 4.48mm × 3.36mm
|
2.0MP (1600×1200) | 2.8µm × 2.8µm | 电子卷帘快门 |
5fps@1600x1200
7.5fps@1280x1024
20fps@800x600
22fps@640x480
|
USB2.0 |
|
查看详情 |
| SCMOS02000KPB |
OV2710 (C)
1/2.7" (TBD) | 5.76mm × 3.24mm
|
2.0MP (1920×1080) | 3µm × 3µm | 电子卷帘快门 |
25fps@1920x1080
30fps@1280x1024
30fps@1280x720
|
USB2.0 |
|
查看详情 |
| SCMOS01300KPA |
Aptina (C)
1/3" (TBD) | 4.60mm × 3.70mm
|
1.3MP (1280×1024) | 3.6µm × 3.6µm | 电子卷帘快门 |
7.5fps@1280x1024
12.5fps@1024x768
12.5fps@800x600
|
USB2.0 |
|
查看详情 |
| SCMOS00920KPA |
BG0703 (C)
1/2.7" (TBD) | 5.80mm × 3.28mm
|
0.92MP (1280×720) | 4.5µm × 4.5µm | 电子卷帘快门 |
25fps@1280x720
25fps@640x480
|
USB2.0 |
|
查看详情 |
| SCMOS00350KPA |
Aptina (C)
1/4" (TBD) | 3.58mm × 2.69mm
|
0.35MP (640×480) | 5.6µm × 5.6µm | 电子卷帘快门 |
30fps@640x480
|
USB2.0 |
|
查看详情 |
SCMOS系列是图谱光电推出的一款结构简洁、成本适中的USB2.0 CMOS显微成像相机，采用23.2mm标准显微镜目镜筒接口，可直接插入显微镜获取中间像。该系列专为教育、入门科研及常规显微观测打造，兼顾易用性与经济性，适合快速数字化改造各类学生或体视显微镜。
核心特性
23.2mm标准接口
无需额外适配器，直接插入显微镜目镜筒
Sony/Aptina传感器
130万至1200万像素，成像清晰细腻
USB2.0高速传输
MJPEG压缩技术，视频流畅无丢帧
硬件ISP处理
硬件降噪、色彩校正、Gamma调节
性能参数亮点
分辨率范围
130万-1200万
像素可选帧率表现
最高30 fps
5MP/8MP分辨率接口直径
23.2 mm
标准目镜筒性价比
经济型
教育科研首选产品深度介绍
便捷的标准目镜筒接口设计
采用23.2mm标准显微镜目镜筒接口设计，无需额外适配器即可直接插入显微镜目镜筒获取清晰图像。支持常见的23.2→30mm、23.2→30.5mm转接环，兼容市面上绝大多数教学显微镜、体视显微镜等多种显微系统。这种设计极大简化了安装过程，用户可在几分钟内完成传统显微镜的数字化升级，特别适合学校实验室批量改造和快速部署。
高品质CMOS传感器技术
采用Sony或Aptina高品质CMOS传感器，覆盖130万至1200万像素的宽广范围，成像清晰细腻，满足不同分辨率需求。像素尺寸覆盖1.45μm至3.0μm，在保证高分辨率的同时兼顾了光敏度。即使是入门级产品，也能提供专业级的成像质量，确保教学演示和常规科研观察的图像需求得到充分满足。
优化的USB2.0传输技术
采用MJPEG压缩技术结合硬件缓存设计，在USB2.0带宽限制下实现了出色的传输性能。5MP/8MP分辨率可实现30fps的流畅帧率，12MP分辨率也可达15fps，确保视频流畅、无丢帧。这种优化设计使得即使使用较老的计算机系统也能获得良好的成像体验，降低了系统升级成本，特别适合教育机构的批量采购需求。
内置硬件ISP图像优化
内置ISP芯片支持硬件降噪、色彩校正、Gamma调节等功能，显著提升色彩还原度与细节表现。支持自动/手动曝光切换、ROI区域曝光与白平衡、亮度/对比度/饱和度等实时调整。典型曝光范围支持0.1ms至2000ms（部分机型650ms/1000ms），适应不同亮度环境。这些专业功能的集成，使入门级产品也能提供优质的成像效果。
高可靠性结构设计
采用CNC铝合金一体机身设计，结构紧凑稳固。自然散热设计，无风扇无机械振动，有效避免了传统风冷系统的噪音和振动干扰，确保成像稳定性。单线USB2.0供电设计，即插即用，无需额外电源。这种高可靠性设计使相机能够长时间稳定运行，特别适合教学演示和常规实验室使用，大大降低了维护成本。
