SCMOS00921KPA 显微相机/显微镜相机
产品介绍
SCMOS00921KPA采用OmniVision OV9732彩色CMOS传感器，提供92万像素的高帧率成像解决方案。该型号专为实时动态观察和流畅预览而设计，30fps的高帧率确保流畅的视频体验。2.066V/lux-sec的高灵敏度使其在各种光照条件下都能获得清晰图像，内置缩倍镜设计优化了小尺寸传感器的视场利用率，特别适合课堂直播、动态演示和实时观察应用。
产品特点
- OmniVision OV9732彩色CMOS传感器，92万像素成像
- 30fps高帧率，流畅的实时预览与动态观察
- 3μm像素设计，1/4英寸紧凑传感器尺寸
- 72dB@8x增益动态范围，优异的光照适应能力
- 2.066V/lux-sec高灵敏度，弱光环境成像优势
- 内置缩倍镜光学系统，优化小传感器视场匹配
- UVC协议免驱支持，即插即用第三方软件兼容
- MJPEG压缩技术，高效USB2.0带宽利用
- 23.2mm目镜筒直插式接口，安装便捷
- 超轻量化设计，重量仅0.15-0.16Kg
- 理想的课堂直播与动态演示选择
- 经济实用的高帧率显微成像方案
产品详情
| 关键参数 | |
| 型号 | SCMOS00921KPA |
| 传感器 | OV9732 (C) |
| 有效像素 / 分辨率 | 0.92MP (1280×720) |
| 帧率 (全分辨率) | 30fps@1280x720; 30fps@640x360 |
| 快门方式 | 电子卷帘快门 |
| 色彩类型 | 彩色 |
| 成像性能 | |
| 像元尺寸 | 3µm × 3µm |
| 靶面尺寸 | 3.888mm × 2.208mm |
| 对角线 | 1/4" (TBD) |
| 动态范围 | 72dB@8x gain |
| 位深 | TBD |
| 灵敏度 | 2.066V/lux-sec |
| 接口 & 机械 | |
| 数据接口 | USB2.0 |
| GPIO | TBD |
| 镜头接口 | 23.2mm目镜筒式 |

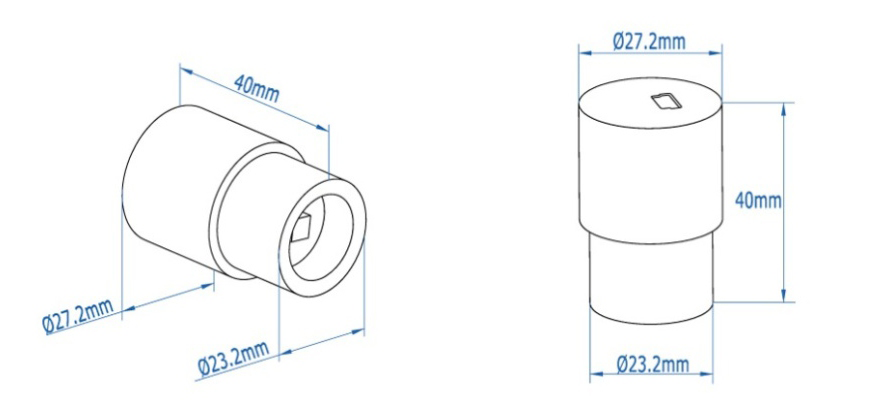

| 外形尺寸 | Dia.27.2mm × 40mm |
| 重量 | 0.15~0.16Kg |
| 电源供电 | USB供电 |
| 环境 & 认证 | |
| 工作温度 / 湿度 | -10°C ~ +50°C / 30%~80%RH |
| 存储温度 / 湿度 | -20°C ~ +60°C / 10%~60%RH |
| 操作系统 | Microsoft Windows XP/Vista/7/8/10/11(32&64位) |
| 认证 | CE/FCC |
产品概述
SCMOS00921KPA 是一款专为显微成像应用设计的数字相机，搭载 OV9732 (C) 高性能图像传感器，具有以下特征：
- 卓越成像质量：0.92MP (1280×720) 分辨率，3µm × 3µm 像元尺寸，靶面尺寸为 3.888mm × 2.208mm，确保细节清晰呈现
- 成像特性：采用电子卷帘快门设计，支持彩色成像，适用于明场、暗场、相差、荧光等多种显微观察方式
- 高速数据传输：采用 USB2.0 接口，最大帧率可达 30fps@1280x720; 30fps@640x360，支持实时预览和快速拍摄
- 色彩还原：TBD 色深，动态范围达 72dB@8x gain，真实还原样本色彩
- 灵敏度性能：优异的低照度性能，灵敏度为 2.066V/lux-sec，适合弱光样本观察
- 光学适配：标准 23.2mm目镜筒式 接口，兼容各品牌显微镜，配备 0.5X/0.63X/1X 适配器可选
- 紧凑设计：整机尺寸仅 Dia.27.2mm × 40mm，重量 0.15~0.16Kg，供电为 USB供电，无需额外电源
- 软件支持：配套专业显微图像软件 ToupView，支持 Microsoft Windows XP/Vista/7/8/10/11(32&64位) 系统，提供测量、标注、拼接、景深融合等功能，支持 C/C++、C#、Python、ImageJ、μManager 等开发环境
核心性能指标
分辨率
0.92MP (1280×720)
帧率
30fps@1280x720; 30fps@640x360
像元尺寸
3µm × 3µm
数据接口
USB2.0
显微成像特性
专业显微应用
针对生物医学、材料科学、工业检测等显微观察需求优化，支持明场、暗场、相差、荧光等多种观察方式
优秀色彩还原
精确的色彩还原算法和白平衡控制，确保样本颜色真实准确，满足病理诊断等专业需求
测量分析功能
配套软件提供长度、面积、角度等测量工具，支持标注、统计分析，满足定量分析需求
图像处理能力
支持实时图像增强、景深融合、图像拼接等高级功能，提升观察效果和成像质量
推荐理由
SCMOS00921KPA 显微相机凭借其出色的成像质量、便捷的操作体验和专业的软件支持，是显微镜数字化升级的理想选择。无论是生物医学研究、材料分析还是工业检测，都能为您提供清晰、准确、可靠的显微图像记录和分析方案。
包装清单 #
SCMOS 系列目镜筒式CMOS相机标准配置与装箱信息
标准装箱清单
- 包装箱规格：L:52cm W:32cm H:33cm (50pcs, 12~17Kg/纸箱)
- 包装盒规格：L:14cm W:9.7cm H:6cm (0.15~0.16Kg/每小盒)
- SCMOS系列相机
- 高速USB2.0 A公到B公Mini镀金头数据线/2.0m
- CD (驱动与应用程序, Ø8cm)
可选附件
- C接口连接器：108027 (HS502)
- 108015 (Dia.23.2mm to 30.0mm环) - 用于直径30mm目镜筒转接环
- 108016 (Dia.23.2mm to 30.5mm环) - 用于直径30.5mm目镜筒转接环
- 108017 (Dia.23.2mm to 31.75mm环) - 用于直径31.75mm目镜筒转接环
- 测微尺
106011/TS-M1 (X=0.01mm/100Div.)
106012/TS-M2 (X,Y=0.01mm/100Div.)
106013/TS-M7 (X=0.01mm/100Div., 0.10mm/100Div.)
SCMOS系列是图谱光电推出的一款结构简洁、成本适中的USB2.0 CMOS显微成像相机，采用23.2mm标准显微镜目镜筒接口，可直接插入显微镜获取中间像。该系列专为教育、入门科研及常规显微观测打造，兼顾易用性与经济性，适合快速数字化改造各类学生或体视显微镜。
核心特性
23.2mm标准接口
无需额外适配器，直接插入显微镜目镜筒
Sony/Aptina传感器
130万至1200万像素，成像清晰细腻
USB2.0高速传输
MJPEG压缩技术，视频流畅无丢帧
硬件ISP处理
硬件降噪、色彩校正、Gamma调节
性能参数亮点
分辨率范围
130万-1200万
像素可选帧率表现
最高30 fps
5MP/8MP分辨率接口直径
23.2 mm
标准目镜筒性价比
经济型
教育科研首选产品深度介绍
便捷的标准目镜筒接口设计
采用23.2mm标准显微镜目镜筒接口设计，无需额外适配器即可直接插入显微镜目镜筒获取清晰图像。支持常见的23.2→30mm、23.2→30.5mm转接环，兼容市面上绝大多数教学显微镜、体视显微镜等多种显微系统。这种设计极大简化了安装过程，用户可在几分钟内完成传统显微镜的数字化升级，特别适合学校实验室批量改造和快速部署。
高品质CMOS传感器技术
采用Sony或Aptina高品质CMOS传感器，覆盖130万至1200万像素的宽广范围，成像清晰细腻，满足不同分辨率需求。像素尺寸覆盖1.45μm至3.0μm，在保证高分辨率的同时兼顾了光敏度。即使是入门级产品，也能提供专业级的成像质量，确保教学演示和常规科研观察的图像需求得到充分满足。
优化的USB2.0传输技术
采用MJPEG压缩技术结合硬件缓存设计，在USB2.0带宽限制下实现了出色的传输性能。5MP/8MP分辨率可实现30fps的流畅帧率，12MP分辨率也可达15fps，确保视频流畅、无丢帧。这种优化设计使得即使使用较老的计算机系统也能获得良好的成像体验，降低了系统升级成本，特别适合教育机构的批量采购需求。
内置硬件ISP图像优化
内置ISP芯片支持硬件降噪、色彩校正、Gamma调节等功能，显著提升色彩还原度与细节表现。支持自动/手动曝光切换、ROI区域曝光与白平衡、亮度/对比度/饱和度等实时调整。典型曝光范围支持0.1ms至2000ms（部分机型650ms/1000ms），适应不同亮度环境。这些专业功能的集成，使入门级产品也能提供优质的成像效果。
高可靠性结构设计
采用CNC铝合金一体机身设计，结构紧凑稳固。自然散热设计，无风扇无机械振动，有效避免了传统风冷系统的噪音和振动干扰，确保成像稳定性。单线USB2.0供电设计，即插即用，无需额外电源。这种高可靠性设计使相机能够长时间稳定运行，特别适合教学演示和常规实验室使用，大大降低了维护成本。
