WUCAM系列
产品介绍
WUCAM系列相机是一个完整的USB+Wi-Fi双接口显微成像解决方案，可通过无线网络连接到智能设备以及电脑，或通过USB接口直接连接到电脑，用于体视显微镜或生物显微镜视频与图像的采集。
该系列包含三个型号：WUCAM8MPA采用Sony IMX678 Starvis 2传感器，提供4K超高清分辨率；WUCAM1080PB同样采用IMX678传感器但优化为60fps高帧率输出；WUCAM1080PA采用Sony IMX307传感器，提供经济型1080P解决方案。所有型号均支持Wi-Fi AP/STA双模式，采用802.11ac/n芯片搭配高增益天线，提供稳定的无线传输。
全系列相机提供丰富的ISP处理功能，包括色调、饱和度、ROI白平衡等专业调节功能。通过ToupView/ToupLite专业软件，用户可以充分利用高级处理功能如图层、测量、图像拼接、图像叠加去噪、多焦面图像融合等功能。同时支持iOS/Android移动端应用，实现多平台灵活应用。
产品特点
- Sony Starvis/Starvis 2背照式CMOS传感器，更低噪声，更好的感光特性
- USB Type-C/USB2.0 + Wi-Fi双接口输出，灵活连接方式
- 支持从1080P到4K超高清，30fps到60fps多种规格选择
- Wi-Fi支持AP/STA双模式，可实现多设备组网应用
- 提供丰富的ISP处理功能，色调、饱和度、ROI白平衡
- Ultra-Fine颜色引擎，3D降噪和局部动态范围调整
- ToupView/ToupLite软件，电脑端操作更便捷
- iOS/Android移动端应用，免费应用商店下载
WUCAM系列
USB + Wi-Fi双接口CMOS相机系列，支持从1080P到4K超高清成像，适用于显微成像、教学互动与多设备协同观察。
| 产品型号 | 传感器/尺寸 | 分辨率 | 像素尺寸 | 帧率/分辨率 | 输出接口 | 存储支持 | 自动对焦 | 镜头接口 | 特色功能 |
|---|---|---|---|---|---|---|---|---|---|
| WUCAM8MPA |
Sony IMX678(C) Starvis 2
1/1.8" (7.68×4.32mm)
|
8MP (3840×2160) | 2.0μm × 2.0μm |
USB-C: 30fps@3840×2160 30fps@2688×1512 30fps@1920×1080; Wi-Fi: 30fps@3840×2160 30fps@1920×1080 30fps@1280×720 |
USB-C Wi-Fi 802.11ac | 无本地存储 | C接口 | 4K超高清输出 Starvis 2背照式传感器 双接口输出模式 Wi-Fi AP/STA模式切换 ROI白平衡 Ultra-Fine颜色引擎 3D降噪 局部动态范围调整 防闪烁功能 多客户端同时连接 | |
| WUCAM1080PB |
Sony IMX678(C) Starvis 2
1/1.8" (7.68×4.32mm)
|
2MP (1920×1080) | 2.0μm × 2.0μm |
USB-C: 60fps@1920×1080; Wi-Fi: 60fps@1920×1080 60fps@1280×720 |
USB-C Wi-Fi 802.11ac | 无本地存储 | C接口 | 高帧率60fps输出 Starvis 2背照式传感器 双接口输出模式 Wi-Fi AP/STA模式切换 ROI白平衡 Ultra-Fine颜色引擎 3D降噪 局部动态范围调整 防闪烁功能 多客户端同时连接 | |
| WUCAM1080PA |
Sony IMX307(C) Starvis
1/2.8" (5.57×3.13mm)
|
2MP (1920×1080) | 2.9μm × 2.9μm | USB: 50fps@1920×1080; Wi-Fi: 50fps@1920×1080 | USB2.0 Wi-Fi 802.11b/g/n | 无本地存储 | C接口 | 双输出模式 Wi-Fi AP模式 高帧率50fps输出 ROI白平衡 3D降噪 多客户端连接 H264视频编码 经济型解决方案 |
WUCAM8MPA / WUCAM1080PB WiFi 相机｜包装清单 #
标准装箱清单
- A 相机包装盒：17.4 cm × 17.4 cm × 7.6 cm（1 pcs，约 0.54 kg/盒）
- B WUCAM8MPA / WUCAM1080PB 相机 ×1
- C 电源适配器：输入 AC 100–240V 50/60Hz；输出 DC 5V 1A（POWER-U-5V1A / POWER-E-5V1A，UL/CE/FCC）
- D USB Type-C 数据线（1.5 m）
可选附件
- E 可调焦式目镜筒适配器 108001/AMA037、108002/AMA050、108003/AMA075
- F 固定式目镜筒适配器 108005/FMA037、108006/FMA050、108007/FMA075
- G 直径 30 mm 目镜筒转接环 108015
- H 直径 30.5 mm 目镜筒转接环 108016
- I 测微尺 106011/TS-M1、106012/TS-M2、106013/TS-M7
WUCAM1080PA WiFi 相机｜包装清单 #
标准装箱清单
- A 相机包装盒：17.4 cm × 17.4 cm × 7.6 cm（1 pcs，约 0.54 kg/盒）
- B WUCAM1080PA 相机 ×1
- C 电源适配器：输入 AC 100–240V 50/60Hz；输出 DC 5V 1A（POWER-U-5V1A / POWER-E-5V1A，UL/CE/FCC）
- D Micro USB 数据线（1.5 m）
可选附件
- E 可调焦式目镜筒适配器 108001/AMA037、108002/AMA050、108003/AMA075
- F 固定式目镜筒适配器 108005/FMA037、108006/FMA050、108007/FMA075
- G 直径 30 mm 目镜筒转接环 108015
- H 直径 30.5 mm 目镜筒转接环 108016
- I 测微尺 106011/TS-M1、106012/TS-M2、106013/TS-M7

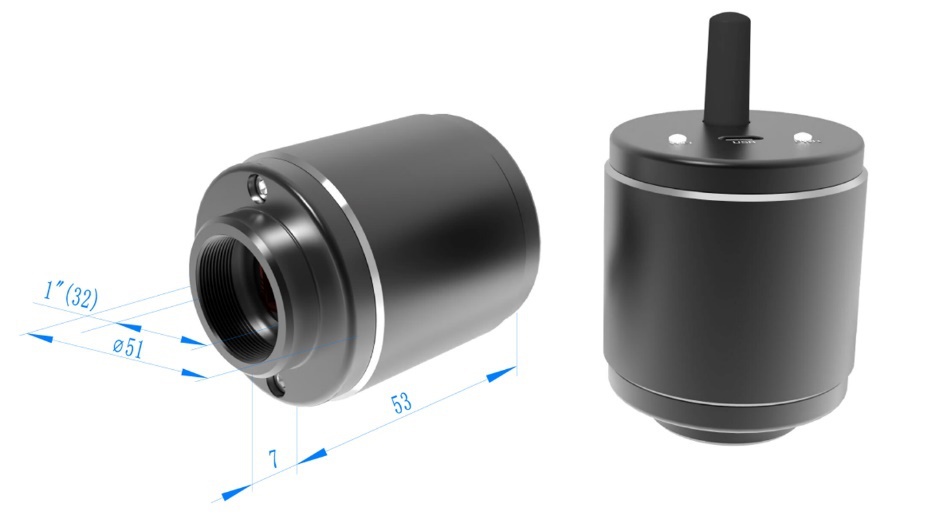

WUCAM8MPA / WUCAM1080PB WiFi 相机｜产品尺寸 #

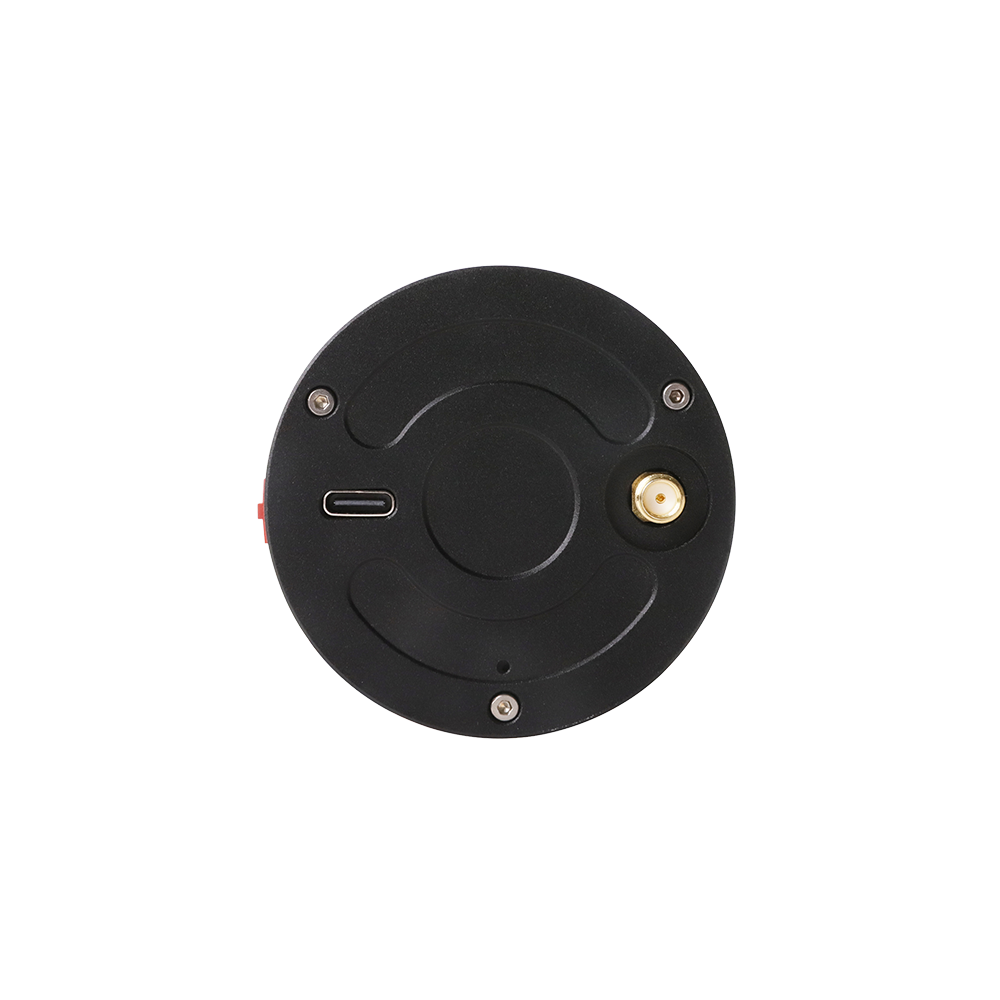

接口面板与供电模块尺寸
详见手册接口面板与尺寸图（图 4-3）
详见手册图 4-7（Micro USB 供电版本）
安装前请按照尺寸图确认支架孔位与接口方向。
深度介绍
图谱光电 WUCAM 系列相机是一套完整的USB+Wi-Fi双接口显微成像解决方案，专为体视显微镜和生物显微镜的高质量视频与图像采集而设计。该系列通过灵活的连接方式和多样化的产品规格，满足从教学演示到专业科研的全方位需求。
WUCAM系列包含三个型号：WUCAM8MPA采用Sony IMX678 Starvis 2传感器，提供4K超高清分辨率（3840×2160）；WUCAM1080PB使用相同传感器但优化为60fps高帧率1080P输出；WUCAM1080PA采用Sony IMX307传感器，提供经济型50fps 1080P解决方案。
全系列相机均支持Wi-Fi AP/STA双模式，采用802.11ac/n Wi-Fi技术配合高增益天线，确保稳定的无线传输。通过ToupView/ToupLite专业软件，用户可充分利用Ultra-Fine颜色引擎、3D降噪、ROI白平衡、图像拼接、多焦面融合等高级功能。
技术特性
- 先进传感器技术：搭载Sony IMX678 Starvis 2和IMX307背照式CMOS传感器，提供卓越的低光性能和更低的噪声水平，G光灵敏度达1364mV，暗电流仅0.15mV
- 灵活的分辨率选择：从1080P到4K超高清，30fps到60fps帧率可选，USB Type-C接口支持30fps@3840×2160、30fps@2688×1512、60fps@1920×1080等多种输出模式
- 双接口双模式设计：USB Type-C/USB 2.0和Wi-Fi 802.11ac/n双接口输出，Wi-Fi支持AP热点模式和STA组网模式，可实现多台设备联网协同观察
- 专业ISP图像处理：内置Ultra-Fine颜色引擎，支持曝光时间（0.04ms-1000ms）、增益调节、ROI白平衡、3D降噪、局部动态范围调整、50Hz/60Hz防闪烁等功能
- 全平台软件支持：兼容Windows XP/7/8/10/11、macOS 10.10+、Linux 2.6.27+，提供iOS 11+和Android 5.1+移动应用，实现跨平台无缝操作
核心优势
-
1
完整的产品线覆盖 从4K超高清到高帧率1080P，从高端科研到经济型教学，三个型号满足不同预算和应用需求
-
2
Sony Starvis 2传感器优势 最新一代背照式CMOS技术，2.0μm像素尺寸，提供优异的感光性能和图像质量
-
3
智能组网与多设备协同 AP/STA双模式支持，可构建显微互动教学系统，实现教师授课与学生学习的无缝连接
-
4
专业软件生态系统 ToupView/ToupLite提供图层管理、精确测量、图像拼接、叠加去噪、多焦面融合等专业功能
-
5
广泛的应用场景 适用于生物医学研究、材料科学分析、质量控制检测、教学互动系统、远程诊断等多个领域
