WUCAM8MPA USB-C + Wi-Fi C接口CMOS相机
产品介绍
WUCAM8MPA 是一款高性能USB-C + Wi-Fi C接口CMOS相机，采用 Sony IMX678(C) Starvis 2 传感器，分辨率达 8MP (3840×2160)，支持 USB-C, Wi-Fi 802.11ac 多种输出方式。
产品特点
- 4K超高清输出
- Starvis 2背照式传感器
- 双接口输出模式
- Wi-Fi AP/STA模式切换
- ROI白平衡
- Ultra-Fine颜色引擎
- 3D降噪
- 局部动态范围调整
- 防闪烁功能
- 多客户端同时连接
产品详情
WUCAM8MPA 参数规格
| 关键参数 | |
| 产品型号 | WUCAM8MPA |
| 产品系列 | USB-C + Wi-Fi C接口CMOS相机 |
| 传感器参数 | |
| 传感器型号 | Sony IMX678(C) Starvis 2 |
| 传感器尺寸 | 1/1.8" (7.68×4.32mm) |
| 对角线 | 8.8mm |
| 像元尺寸 | 2.0μm × 2.0μm |
| 分辨率 | 8MP (3840×2160) |
| 快门类型 | 卷帘快门 |
| 色彩类型 | 彩色 |
| 性能参数 | |
| 帧率 | USB-C: 30fps@3840×2160, 30fps@2688×1512, 30fps@1920×1080; Wi-Fi: 30fps@3840×2160, 30fps@1920×1080, 30fps@1280×720 |
| 曝光时间 | 0.04ms ~ 1000ms |
| 灵敏度(增益) | 1364mV with 1/30s |
| 暗电流 | 0.15mV with 1/30s |
| 输出接口 | USB-C, Wi-Fi 802.11ac |
| 镜头接口 | C接口 |
| 存储支持 | 无本地存储 |
| 软件支持 | ToupView, ToupLite, iOS App, Android App |
| 物理参数 | |
| 电源供电 | USB-C DC 5V/2A |
| 外形尺寸 | 50 × 50 × 112 mm |
| 重量 | 0.5 kg |
| 环境参数 | |
| 工作温度 | -10°C ~ +50°C |
| 存储温度 | -20°C ~ +60°C |
| 工作湿度 | 30~80%RH |
| 存储湿度 | 10~60%RH |
| 其他信息 | |
| 操作系统支持 | Windows XP/Vista/7/8/8.1/10/11 (32 & 64 bit), macOS 10.10+, Linux (kernel 2.6.27+), iOS 11+, Android 5.1+ |
| 认证 | CE, FCC, RoHS, UL |
产品概述
WUCAM8MPA 代表了WUCAM系列的最高技术水准，专为需要超高分辨率成像的专业应用而设计。
核心技术优势
- 4K超高清成像：3840×2160分辨率，呈现更多细节，满足专业科研记录和分析需求
- Sony IMX678 Starvis 2传感器：最新一代背照式CMOS技术，2.0μm像素尺寸，优异的量子效率和低噪声性能
- 双接口灵活输出：USB Type-C提供稳定高速传输，Wi-Fi 802.11ac支持无线便捷连接
- 专业ISP处理：Ultra-Fine颜色引擎、3D降噪、局部动态范围调整，确保图像质量
性能指标对比
4K
最高分辨率
60fps
最高帧率
802.11n
Wi-Fi标准
2.0μm × 2.0μm
像元尺寸
共享技术特性
AP/STA双模式
支持热点和站点模式，灵活组网，多设备协同
Ultra-Fine颜色引擎
专业色彩还原，精准白平衡，真实再现样品颜色
3D降噪技术
智能降噪算法，提升信噪比，改善低光成像
ROI白平衡
区域选择白平衡，适应复杂光照环境
选择建议
WUCAM8MPA适合需要最高图像质量和分辨率的专业用户，包括科研机构、质检部门和高端教学场所。其4K分辨率能够捕捉更多细节，特别适合需要进行图像分析、测量和长期存档的应用。
应用场景
4K显微成像
超高分辨率显微成像，捕捉样品微观细节，用于科研记录和分析
生物医学研究
细胞培养观察、组织切片分析、病理诊断、药物筛选研究
材料科学分析
金相组织分析、表面形貌检测、纳米材料表征、失效分析
教学互动系统
显微互动教学、实验演示、学生实习指导、远程教育
远程观察诊断
远程病理会诊、专家远程指导、多地协同研究
多设备协同观察
AP/STA模式组网，多终端同步观察，团队协作分析
高精度测量
尺寸测量、缺陷检测、质量控制、计量分析
应用案例展示
单层纤毛上皮
单层立方上皮切片
疏松结缔组织装片
纤维结缔组织切片
型号选择指南
WUCAM8MPA
适用场景：
- • 需要4K超高清记录
- • 科研级图像分析
- • 精密测量应用
- • 专业图像存档
WUCAM1080PB
适用场景：
- • 高速动态过程
- • 活体细胞成像
- • 微流控观察
- • 需要60fps流畅度
WUCAM1080PA
适用场景：
- • 教学演示系统
- • 常规质量检验
- • 预算敏感项目
- • 入门级研究

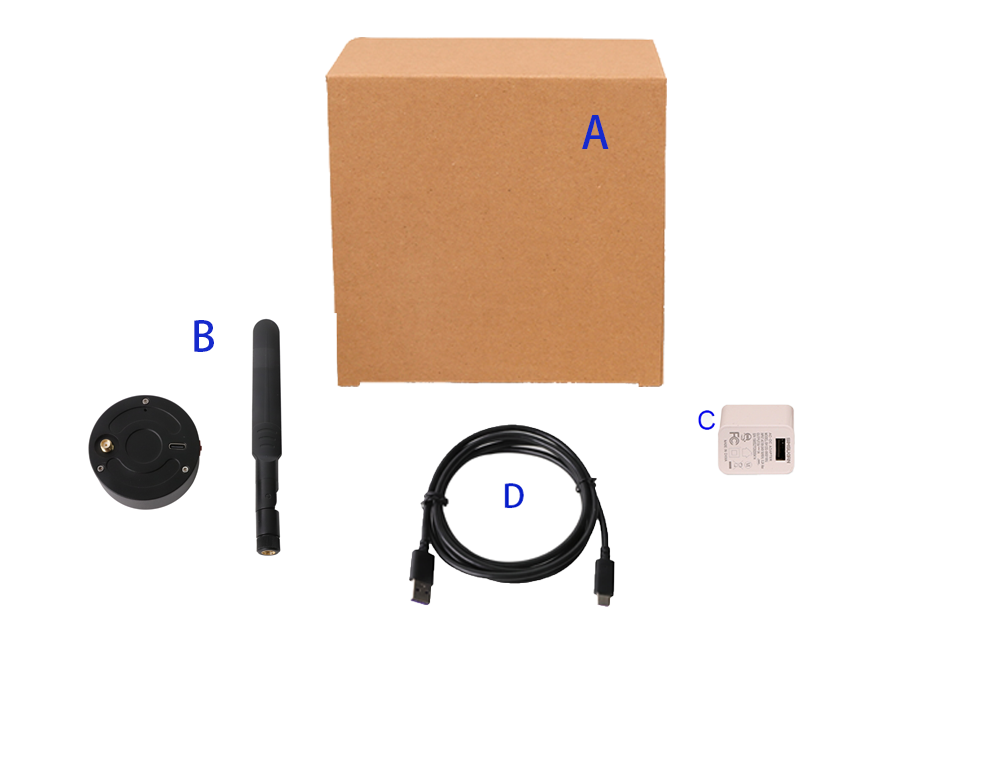

WUCAM8MPA / WUCAM1080PB WiFi 相机｜包装清单 #
标准装箱清单
- A 相机包装盒：17.4 cm × 17.4 cm × 7.6 cm（1 pcs，约 0.54 kg/盒）
- B WUCAM8MPA / WUCAM1080PB 相机 ×1
- C 电源适配器：输入 AC 100–240V 50/60Hz；输出 DC 5V 1A（POWER-U-5V1A / POWER-E-5V1A，UL/CE/FCC）
- D USB Type-C 数据线（1.5 m）
可选附件
- E 可调焦式目镜筒适配器 108001/AMA037、108002/AMA050、108003/AMA075
- F 固定式目镜筒适配器 108005/FMA037、108006/FMA050、108007/FMA075
- G 直径 30 mm 目镜筒转接环 108015
- H 直径 30.5 mm 目镜筒转接环 108016
- I 测微尺 106011/TS-M1、106012/TS-M2、106013/TS-M7

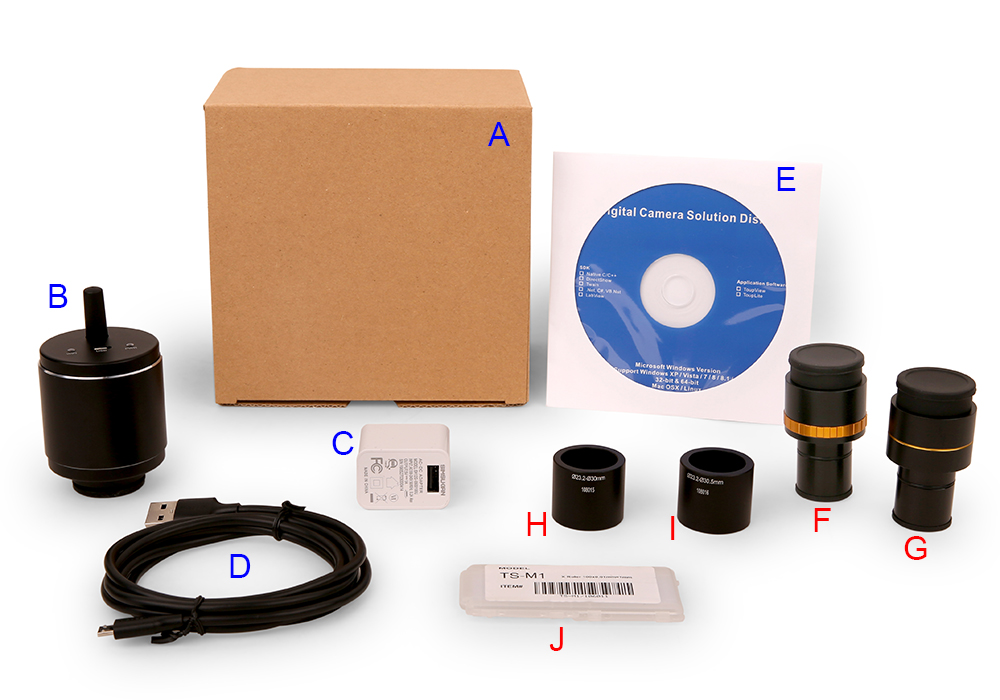

WUCAM1080PA WiFi 相机｜包装清单 #
标准装箱清单
- A 相机包装盒：17.4 cm × 17.4 cm × 7.6 cm（1 pcs，约 0.54 kg/盒）
- B WUCAM1080PA 相机 ×1
- C 电源适配器：输入 AC 100–240V 50/60Hz；输出 DC 5V 1A（POWER-U-5V1A / POWER-E-5V1A，UL/CE/FCC）
- D Micro USB 数据线（1.5 m）
可选附件
- E 可调焦式目镜筒适配器 108001/AMA037、108002/AMA050、108003/AMA075
- F 固定式目镜筒适配器 108005/FMA037、108006/FMA050、108007/FMA075
- G 直径 30 mm 目镜筒转接环 108015
- H 直径 30.5 mm 目镜筒转接环 108016
- I 测微尺 106011/TS-M1、106012/TS-M2、106013/TS-M7
WUCAM8MPA / WUCAM1080PB WiFi 相机｜产品尺寸 #
接口面板与供电模块尺寸
详见手册接口面板与尺寸图（图 4-3）
详见手册图 4-7（Micro USB 供电版本）
安装前请按照尺寸图确认支架孔位与接口方向。
深度介绍
图谱光电 WUCAM 系列相机是一套完整的USB+Wi-Fi双接口显微成像解决方案，专为体视显微镜和生物显微镜的高质量视频与图像采集而设计。该系列通过灵活的连接方式和多样化的产品规格，满足从教学演示到专业科研的全方位需求。
WUCAM系列包含三个型号：WUCAM8MPA采用Sony IMX678 Starvis 2传感器，提供4K超高清分辨率（3840×2160）；WUCAM1080PB使用相同传感器但优化为60fps高帧率1080P输出；WUCAM1080PA采用Sony IMX307传感器，提供经济型50fps 1080P解决方案。
全系列相机均支持Wi-Fi AP/STA双模式，采用802.11ac/n Wi-Fi技术配合高增益天线，确保稳定的无线传输。通过ToupView/ToupLite专业软件，用户可充分利用Ultra-Fine颜色引擎、3D降噪、ROI白平衡、图像拼接、多焦面融合等高级功能。
技术特性
- 先进传感器技术：搭载Sony IMX678 Starvis 2和IMX307背照式CMOS传感器，提供卓越的低光性能和更低的噪声水平，G光灵敏度达1364mV，暗电流仅0.15mV
- 灵活的分辨率选择：从1080P到4K超高清，30fps到60fps帧率可选，USB Type-C接口支持30fps@3840×2160、30fps@2688×1512、60fps@1920×1080等多种输出模式
- 双接口双模式设计：USB Type-C/USB 2.0和Wi-Fi 802.11ac/n双接口输出，Wi-Fi支持AP热点模式和STA组网模式，可实现多台设备联网协同观察
- 专业ISP图像处理：内置Ultra-Fine颜色引擎，支持曝光时间（0.04ms-1000ms）、增益调节、ROI白平衡、3D降噪、局部动态范围调整、50Hz/60Hz防闪烁等功能
- 全平台软件支持：兼容Windows XP/7/8/10/11、macOS 10.10+、Linux 2.6.27+，提供iOS 11+和Android 5.1+移动应用，实现跨平台无缝操作
核心优势
-
1
完整的产品线覆盖 从4K超高清到高帧率1080P，从高端科研到经济型教学，三个型号满足不同预算和应用需求
-
2
Sony Starvis 2传感器优势 最新一代背照式CMOS技术，2.0μm像素尺寸，提供优异的感光性能和图像质量
-
3
智能组网与多设备协同 AP/STA双模式支持，可构建显微互动教学系统，实现教师授课与学生学习的无缝连接
-
4
专业软件生态系统 ToupView/ToupLite提供图层管理、精确测量、图像拼接、叠加去噪、多焦面融合等专业功能
-
5
广泛的应用场景 适用于生物医学研究、材料科学分析、质量控制检测、教学互动系统、远程诊断等多个领域
