X5CAM4K_MR系列
产品介绍

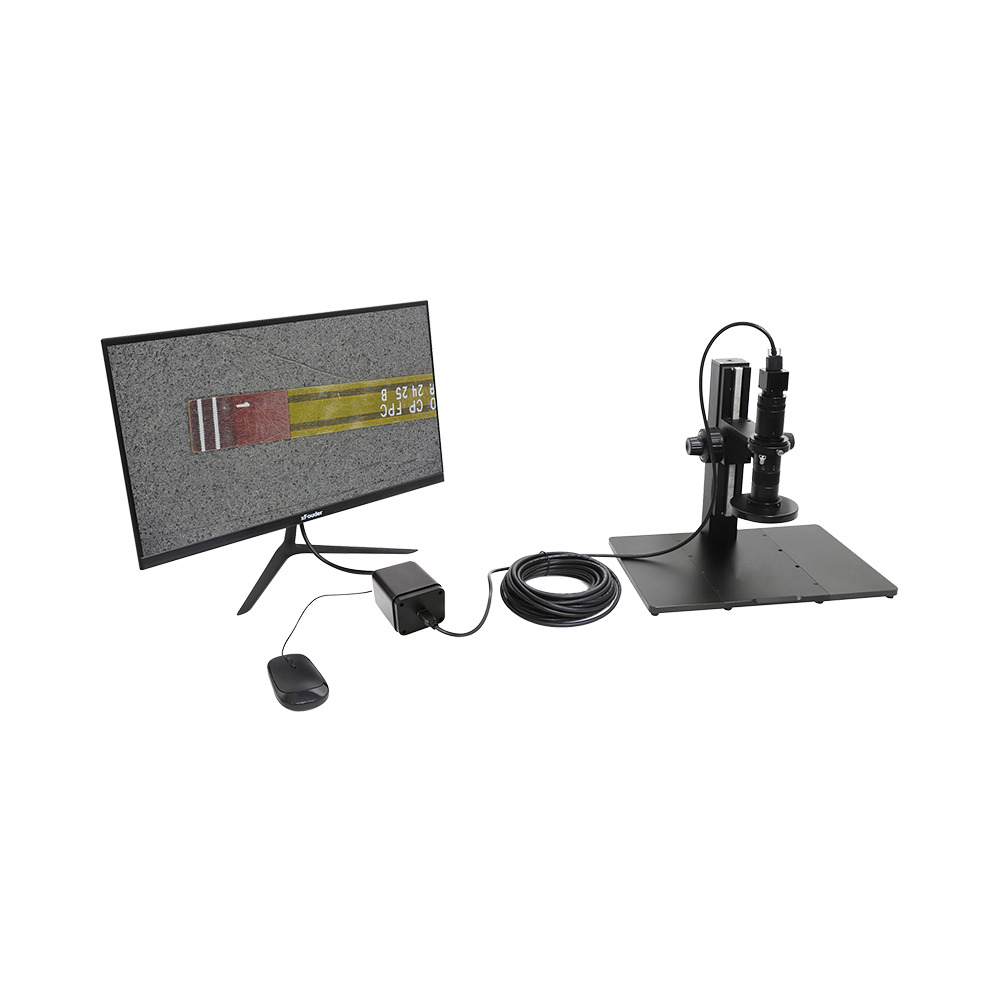

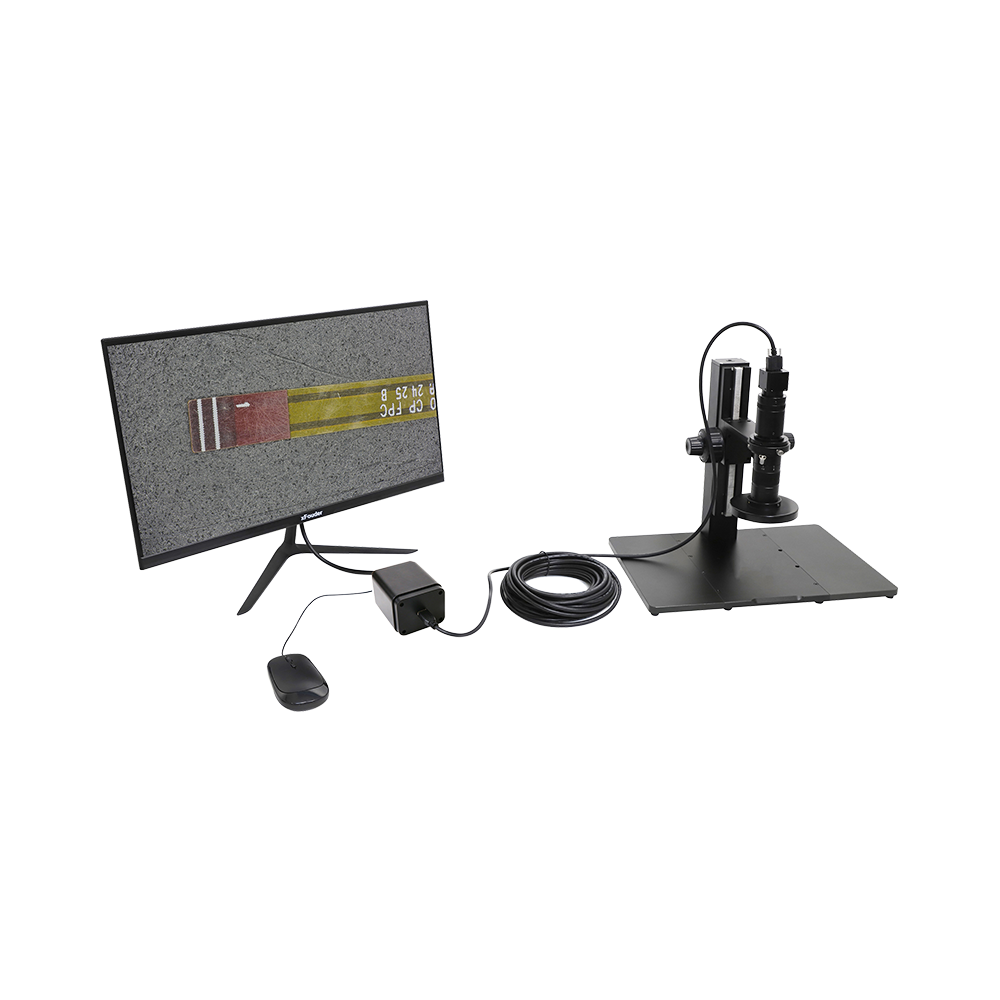

X5CAM4K_MR是图谱光电研发的一款分离式长距离传输HDMI相机，主设备和图像采集子设备采用USB3.0线连接，连接线最长10米，采用USB3.0 A公转MicroB接口，并带有螺钉锁。分离式设计可以方便客户把小体积的采集子设备集成到相关行业的主机中，主设备外置，方便连接显示器或电脑进行操作控制。
产品特点
- Sony Starvis 2背照式CMOS传感器
- 4K HDMI/NETWORK/USB多接口同步输出
- 4K/1080P HDMI输出自适应切换
- 4K 60fps 低延时HDMI输出,平均延时为40ms
- SD卡/USB闪存盘保存捕获视频或图像，并支持本地预览与回放
- 支持RAW格式图像的捕获与显示
- 支持拍照通过网络自动上传到服务器功能
- 支持USB音控模块，实现语音指令实时操控相机进行拍照、录像以及冻结等操作
- 全新浏览界面，提供丰富的文件操作功能，图片与图片对比，图片与实时视频对比，多张图片景深合成功能，多张图片拼接功能
- 强大的ISP功能，锐化和3D降噪效果显著，ROI白平衡更加精准
- 提供实时视频景深合成功能，提供实时视频WDR输出功能
- 提供实时拼接功能，通过实时处理，获取更高质量的图像
- 提供生物和体视显微镜默认ISP参数切换，方便二次调整优化
- 内嵌XCamView软件提供丰富的图像处理和测量功能，支持自动寻边，自动测量功能
- ToupView/ToupLite软件，电脑端操作更便捷
- iOS/Android移动端应用，免费应用商店下载
X5CAM4K_MR系列
分离式多接口超高清相机
| 产品型号 | 传感器/尺寸 | 分辨率 | 像素尺寸 | 帧率/分辨率 | 输出接口 | 存储支持 | 自动对焦 | 镜头接口 | 特色功能 |
|---|---|---|---|---|---|---|---|---|---|
| X5CAM4K8MPA_MR |
Sony IMX678(C)
1/1.8" (7.68×4.32mm)
|
8MP (3840×2160) | 2.0μm × 2.0μm |
HDMI2.0: 60fps@3840×2160 USB3.0: 30fps@3840×2160 NETWORK: 30fps@3840×2160 |
HDMI2.0 USB3.0 LAN Wi-Fi SD USB Video | SD卡 / U盘 | C接口 | 分离式传输 10米USB连接 4K 60fps HDMI RAW格式 景深合成功能 拼接功能 WDR 自动上传 语音控制 | |
| X5CAM4K8MPB_MR |
Sony IMX585(C)
1/1.2" (11.14×6.26mm)
|
8MP (3840×2160) | 2.9μm × 2.9μm |
HDMI2.0: 60fps@3840×2160 USB3.0: 30fps@3840×2160 NETWORK: 30fps@3840×2160 |
HDMI2.0 USB3.0 LAN Wi-Fi SD USB Video | SD卡 / U盘 | C接口 | 分离式传输 10米USB连接 4K 60fps HDMI RAW格式 景深合成功能 拼接功能 WDR 大靶面传感器 自动上传 语音控制 |
X5CAM4K_MR 多模块相机套装｜包装清单 #
标准装箱清单
- A 相机包装盒规格：25.5 cm × 17.0 cm × 9.0 cm（1 pcs，2.0 kg/每盒）

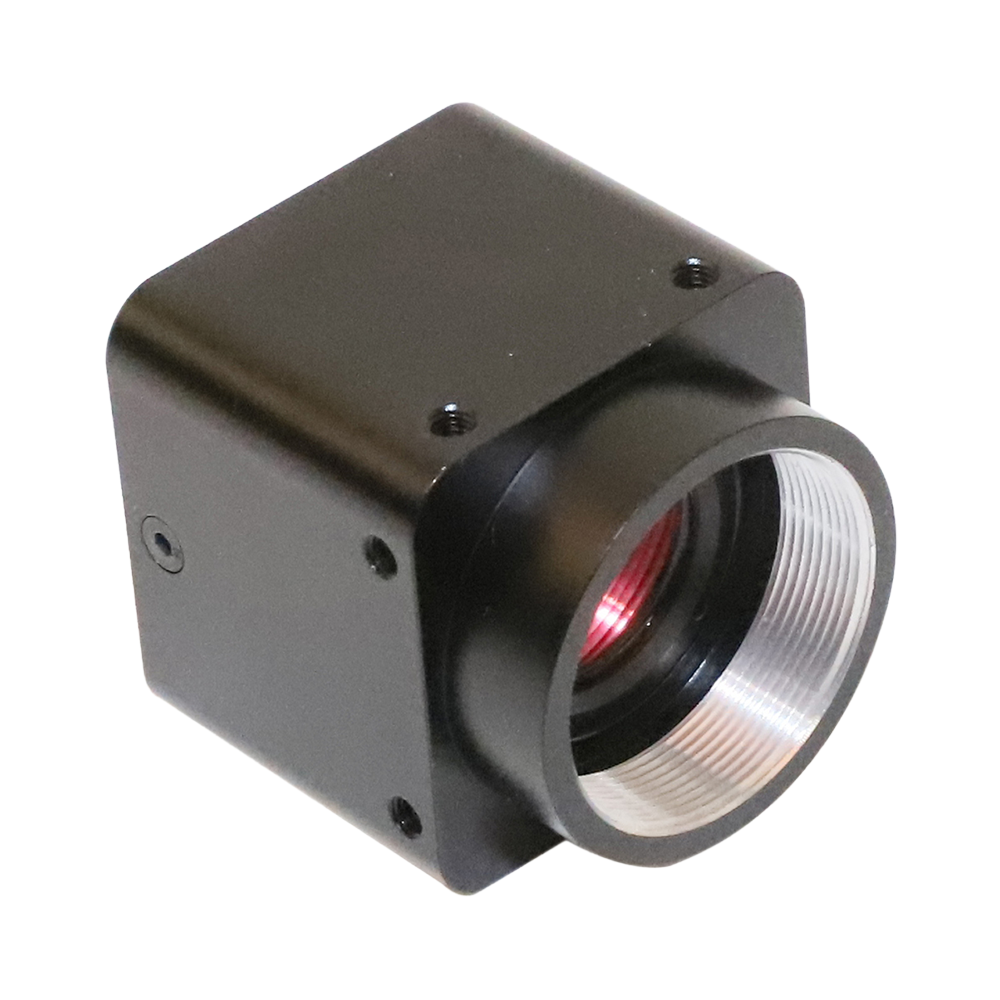

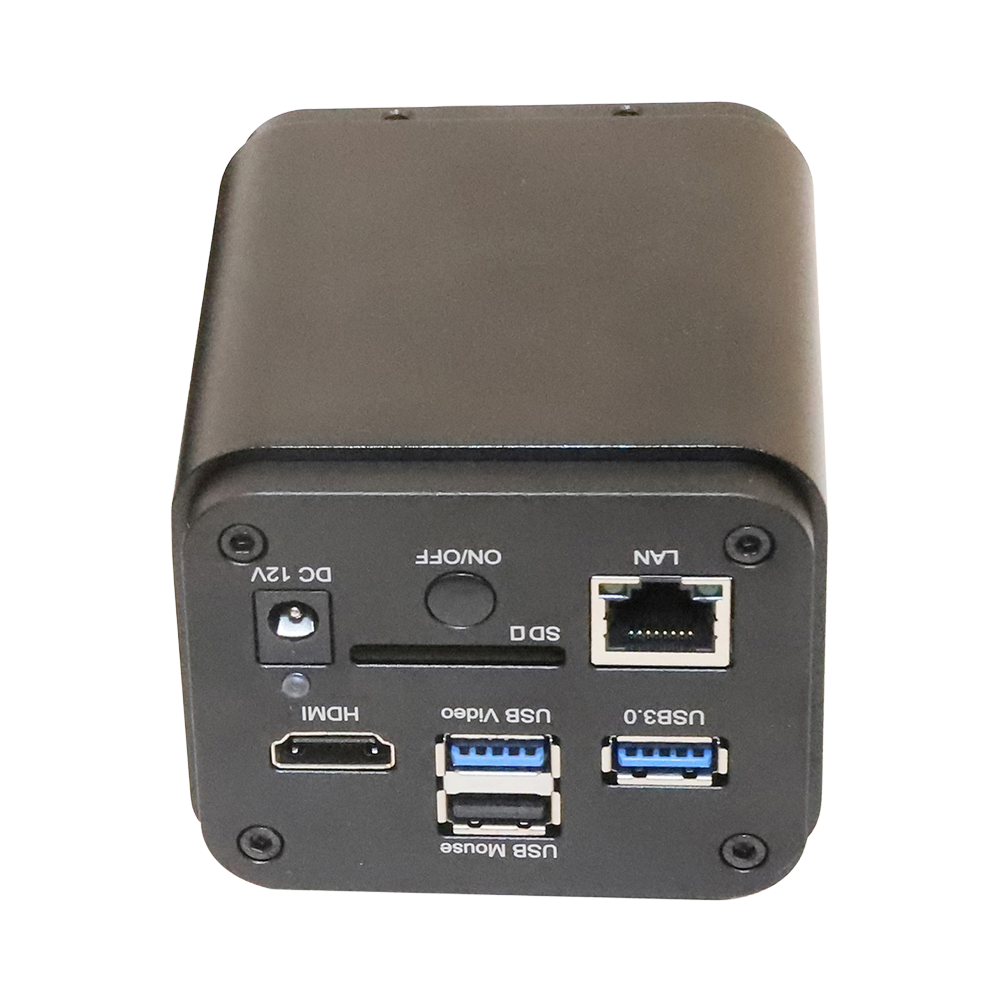

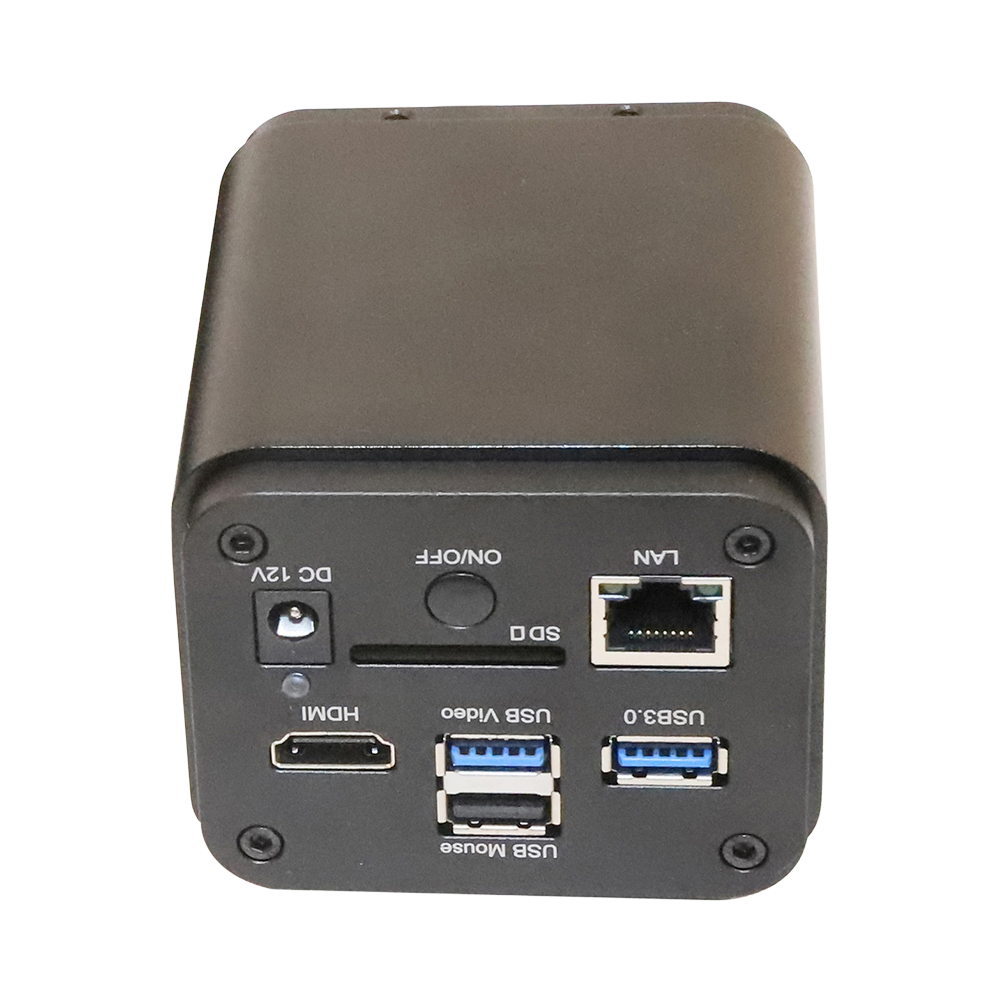

- B X5CAM4K_MR 主设备 ×1

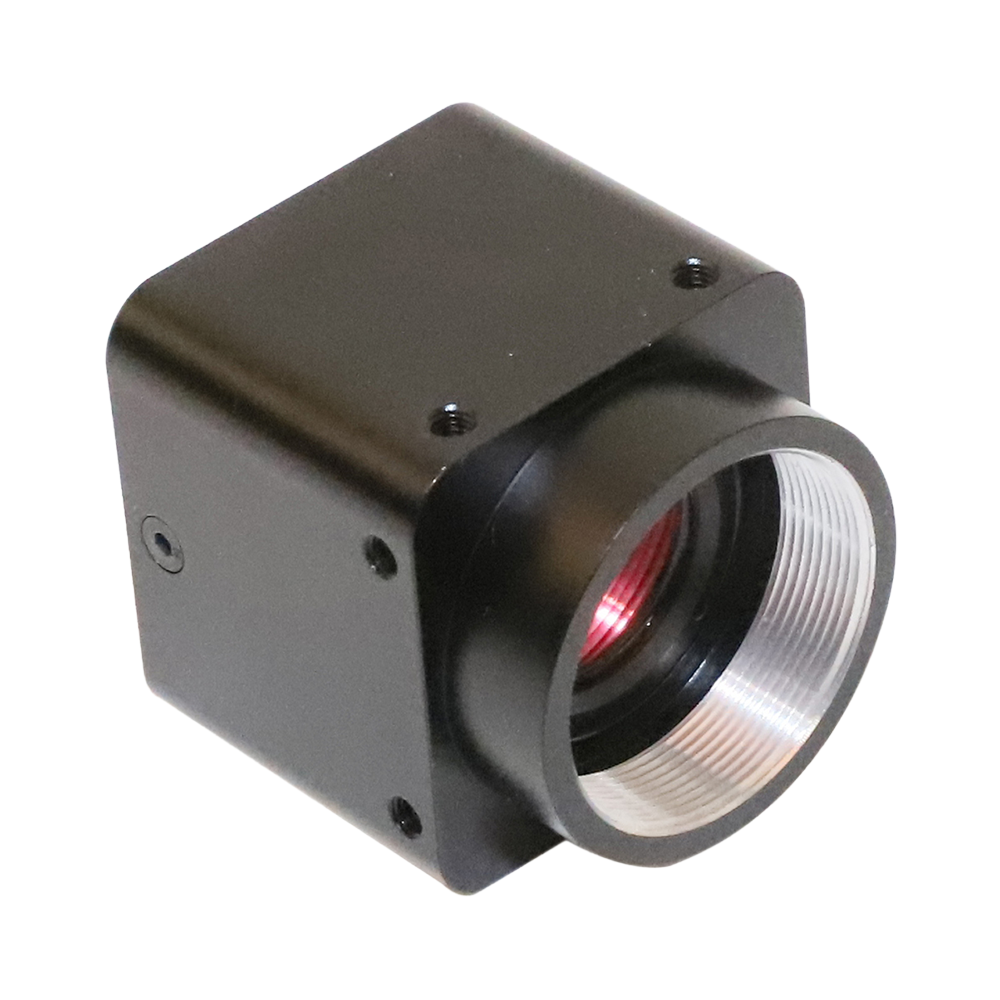

- C X5CAM4K_MR 图像采集子设备 ×1
- D USB3.0 A 公转 Micro-B 数据线（4.5 m）
- E 电源适配器：输入 AC 100~240V 50/60Hz，输出 DC 12V 1A；美标 POWER-U-12V1A (MSA-C1000IC12.0-12H-US)，欧标 POWER-E-12V1A (MSA-C10001C12.0-12H-DE)
- F USB 鼠标 ×1
- G HDMI 2.0 线
- H USB3.0 A 公 ↔ A 公镀金数据线（1.5 m）
可选附件
- I SD 卡（16G 以上，Class 10）
- J U 盘
-
K 可调焦式目镜筒适配器
Dia.23.2 mm 转 C 接口：108001/AMA037、108002/AMA050、108003/AMA075（请根据相机与显微镜选择其一）。
-
L 固定式目镜筒适配器
Dia.23.2 mm 转 C 接口：108005/FMA037、108006/FMA050、108007/FMA075。注意：K、L 选项需先确认相机接口与场景，工程师可协助匹配。
- M 108015（Dia.23.2 mm→30.0 mm）用于直径 30 mm 目镜筒转接环
- N 108016（Dia.23.2 mm→30.5 mm）用于直径 30.5 mm 目镜筒转接环
- O USB 接口无线网卡适配器（WiFi 模式需配套，不同型号外形有所差异）
- P 网线
- Q USB 音控模块
X5CAM4K_MR 多模块相机套装｜产品尺寸 #
主机与图像采集子设备组合尺寸
详见手册图 5-3 ～ 5-4，含模块连接方向
安装前请按照尺寸图确认支架孔位与接口方向。
产品介绍
X5CAM4K_MR 系列是图谱光电推出的专业 HDMI/NETWORK/USB 多接口同步输出 C 接口 CMOS 相机，采用 Sony Starvis 2 背照式高感光传感器，支持 4K/1080P 多制式输出，满足显微成像、工业检测、科研记录等高分辨率应用需求。相机采用分离式设计，图像采集子设备通过 10 米 USB3.0 线缆连接主机，方便嵌入设备与远程显示，兼顾灵活性与易集成性。
深度介绍
- 多接口实时输出：支持 4K HDMI、USB3.0、以太网三路同步输出，帧率最高可达 60fps，满足低延时显示及多终端采集。
- 专业级影像能力：内置强大 ISP 处理器，支持 3D 降噪、锐化、ROI 白平衡及 Gamma 调节，优化色彩还原与细节表现。
-
强大功能集成：
- • 支持 RAW 图像采集、MP4 视频录制（H.264/H.265 编码），SD 卡或 U 盘本地存储；
- • 内置 XCamView 软件，支持景深合成、实时拼接、图像测量及自动寻边；
- • 可通过 USB 音控模块实现语音控制拍照、录像、冻结操作。
- 系统兼容性优越：支持 Windows、macOS、Linux 系统及 iOS/Android 移动端应用，提供标准 SDK，适配各类科研及工业软件环境。
- 工业级稳定性：支持 -10~50℃ 宽温度工作环境，金属机身设计，长期运行稳定可靠。
核心优势
一机多用，灵活输出
HDMI、网络、USB3.0 三接口并行输出，适配本地预览、远程控制及 PC 采集多场景。
高画质、低延时
支持 4K 60fps 低延时 HDMI 输出（40ms 平均延迟），细节呈现与实时性兼得。
智能影像处理
集成景深合成、实时拼接与 WDR 功能，显著提升样品对比度和立体感。
丰富扩展能力
支持 Wi-Fi 模块、音控模块及多语言 UI，方便教学、演示及 OEM/ODM 定制。
适用广泛
适用于 生物显微镜、体视显微镜、工业质检、科研记录、教学演示 等多元化应用环境。
