X5CAM4K8MPB_MR 分离式HDMI/NETWORK/USB多输出相机
产品介绍
X5CAM4K8MPB_MR 是一款高性能分离式HDMI/NETWORK/USB多输出相机， 采用 Sony IMX585(C) 传感器， 分辨率达 8MP (3840×2160)。 独特的分离式设计，主设备和图像采集子设备通过USB3.0连接，最长传输距离可达10米。
产品特点
- 分离式长距离传输
- USB3.0连接线最长10米
- 4K 60fps低延时HDMI输出(40ms)
- RAW格式图像捕获
- 景深合成功能
- 拼接功能
- WDR宽动态范围
- 大靶面传感器
- 自动上传到服务器功能
- 语音控制
产品详情
X5CAM4K8MPB_MR 参数规格
| 关键参数 | |
| 产品型号 | X5CAM4K8MPB_MR |
| 产品系列 | 分离式HDMI/NETWORK/USB多输出相机 |
| 传感器参数 | |
| 传感器型号 | Sony IMX585(C) |
| 传感器尺寸 | 1/1.2" (11.14×6.26mm) |
| 对角线 | 1/1.2" |
| 像元尺寸 | 2.9μm × 2.9μm |
| 分辨率 | 8MP (3840×2160) |
| 快门类型 | 卷帘快门 |
| 色彩类型 | 彩色 |
| 性能参数 | |
| 帧率 | HDMI2.0: 60fps@3840×2160, USB3.0: 30fps@3840×2160, NETWORK: 30fps@3840×2160 |
| 输出接口 | HDMI2.0, USB3.0, LAN, Wi-Fi, SD, USB Video |
| 镜头接口 | C接口 |
| 存储支持 | SD卡, U盘 |
| 软件支持 | XCamView, ToupView, ToupLite |
| 物理参数 | |
| 电源供电 | DC 12V/1A |

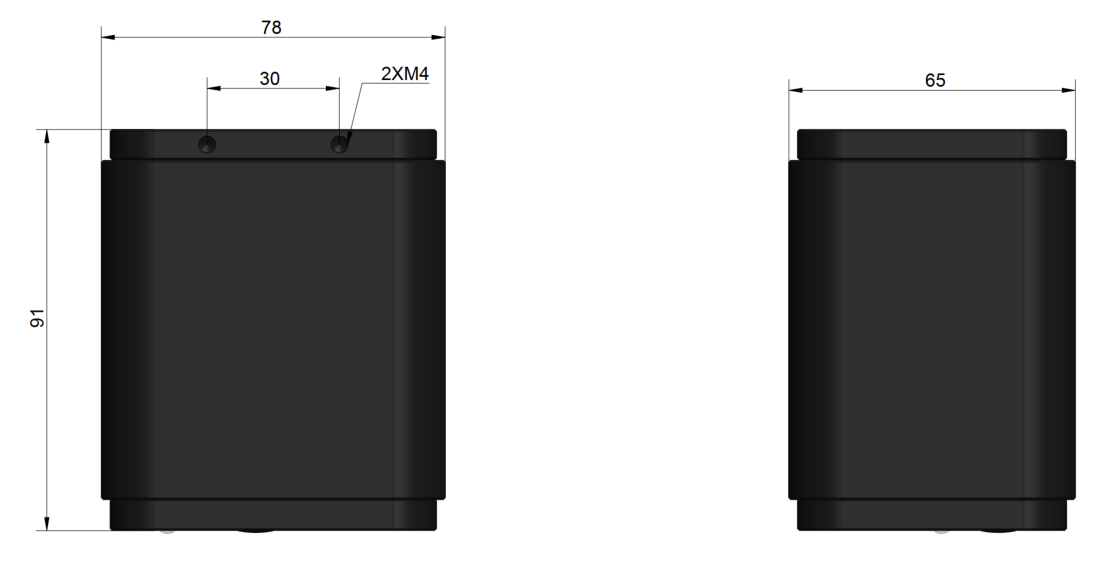

| 外形设计 | 主设备和图像采集子设备分离式设计 |
| 重量 | 2KG |
| 环境参数 | |
| 工作/存储温度 | -10℃ ~ 50℃, 存储温度: -20℃ ~ 60℃ |
| 工作/存储湿度 | 工作湿度: 30~80%RH, 保存湿度: 10~60%RH |
| 其他信息 | |
| 操作系统支持 | Windows XP/7/8/10/11, Linux, macOS 10.10+, Android 5.1+, iOS 11+ |
| 认证 | CE, FCC |
产品概述
X5CAM4K8MPB_MR 是一款专为系统集成设计的分离式多接口超高清相机，具有以下核心特性：

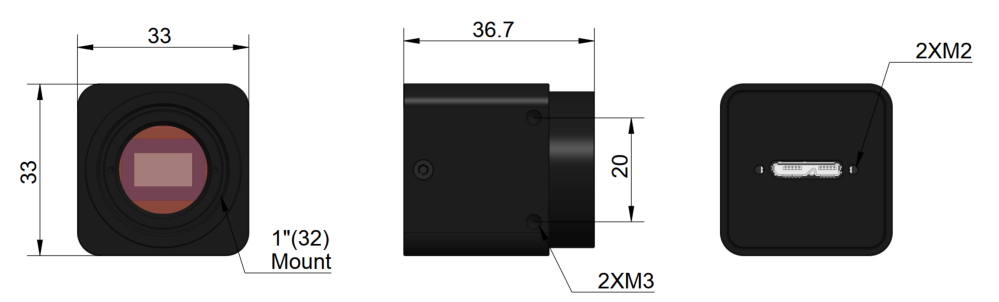

- 分离式设计：主设备和图像采集子设备采用USB3.0线连接，最长可达10米，带螺钉锁定，便于将小体积采集子设备集成到各类设备中
- 多接口输出：支持4K HDMI/NETWORK/USB多接口同步输出，HDMI支持4K/1080P自适应切换
- 低延时传输：4K 60fps HDMI输出，平均延时仅40ms，满足实时显示需求
- 本地存储：支持SD卡/USB闪存盘保存视频或图像，并支持本地预览与回放
- RAW格式支持：支持RAW格式图像的捕获与显示，满足专业图像处理需求
- 网络上传功能：支持拍照通过网络自动上传到服务器，便于远程数据管理
- 语音控制：支持USB音控模块，通过语音指令实时操控相机进行拍照、录像、冻结等操作
- 高级图像处理：景深合成、图像拼接、实时WDR宽动态范围输出，强大的ISP功能
核心性能指标
4K@60fps
HDMI输出
10米
最长传输距离
40ms
平均延时
8MP
分辨率
高级功能特性
实时景深合成
提供实时视频景深合成功能，获得更大景深的高质量图像
实时拼接
通过实时处理技术，获取更高质量的拼接图像
WDR宽动态
实时视频WDR输出功能，在高对比度场景下获得更好的成像效果
智能测量
内嵌XCamView软件提供丰富的图像处理和测量功能，支持自动寻边、自动测量
推荐理由
X5CAM4K8MPB_MR 凭借其独特的分离式设计、多接口输出能力和低延时传输特性， 特别适合需要系统集成的应用场景。10米的长距离传输能力，结合小体积的采集子设备， 使其成为显微成像系统、工业检测设备、医疗仪器等领域的理想选择。 强大的图像处理功能和灵活的控制方式，为用户提供了全方位的成像解决方案。
应用场景
显微镜成像
生物显微镜、体视显微镜、荧光显微镜等各类显微成像系统集成
工业检测
PCB检测、半导体检测、精密零件检测、表面缺陷检测等
网络传输应用
远程显微诊断、网络教学、远程质量监控、云端数据存储
远程监控
实验室远程监控、生产线监控、24小时不间断监测系统
应用案例展示
人体皮肤和毛囊切片
人体皮肤和毛囊切片
草履虫WM
胃切片/胃组织
选型建议
- 标准应用：选择 X5CAM4K8MPA_MR，采用Sony IMX678传感器，性价比高
- 高端应用：选择 X5CAM4K8MPB_MR，采用Sony IMX585传感器，更大靶面，成像质量更优
- 系统集成：分离式设计特别适合嵌入式集成，主设备可外置于设备外部
- 远程应用：支持网络传输和远程控制，适合需要远程操作的场景
型号对比
| 参数 | X5CAM4K8MPA_MR | X5CAM4K8MPB_MR |
|---|---|---|
| 传感器 | Sony IMX678(C) | Sony IMX585(C) |
| 传感器尺寸 | 1/1.8" | 1/1.2" |
| 像元尺寸 | 2.0μm × 2.0μm | 2.9μm × 2.9μm |
| 主要优势 | 高性价比，标准应用 | 大靶面，高画质 |
产品介绍
X5CAM4K_MR 系列是图谱光电推出的专业 HDMI/NETWORK/USB 多接口同步输出 C 接口 CMOS 相机，采用 Sony Starvis 2 背照式高感光传感器，支持 4K/1080P 多制式输出，满足显微成像、工业检测、科研记录等高分辨率应用需求。相机采用分离式设计，图像采集子设备通过 10 米 USB3.0 线缆连接主机，方便嵌入设备与远程显示，兼顾灵活性与易集成性。
深度介绍
- 多接口实时输出：支持 4K HDMI、USB3.0、以太网三路同步输出，帧率最高可达 60fps，满足低延时显示及多终端采集。
- 专业级影像能力：内置强大 ISP 处理器，支持 3D 降噪、锐化、ROI 白平衡及 Gamma 调节，优化色彩还原与细节表现。
-
强大功能集成：
- • 支持 RAW 图像采集、MP4 视频录制（H.264/H.265 编码），SD 卡或 U 盘本地存储；
- • 内置 XCamView 软件，支持景深合成、实时拼接、图像测量及自动寻边；
- • 可通过 USB 音控模块实现语音控制拍照、录像、冻结操作。
- 系统兼容性优越：支持 Windows、macOS、Linux 系统及 iOS/Android 移动端应用，提供标准 SDK，适配各类科研及工业软件环境。
- 工业级稳定性：支持 -10~50℃ 宽温度工作环境，金属机身设计，长期运行稳定可靠。
核心优势
一机多用，灵活输出
HDMI、网络、USB3.0 三接口并行输出，适配本地预览、远程控制及 PC 采集多场景。
高画质、低延时
支持 4K 60fps 低延时 HDMI 输出（40ms 平均延迟），细节呈现与实时性兼得。
智能影像处理
集成景深合成、实时拼接与 WDR 功能，显著提升样品对比度和立体感。
丰富扩展能力
支持 Wi-Fi 模块、音控模块及多语言 UI，方便教学、演示及 OEM/ODM 定制。
适用广泛
适用于 生物显微镜、体视显微镜、工业质检、科研记录、教学演示 等多元化应用环境。
