2024/09/27 好光源，图谱造丨DRL-10040/DRL-10065系列环形光源
图谱光电最新上市DRL-10040/DRL-10065系列环形光源，采用高亮度LED和匀光透镜阵列，适用于单筒和体视显微镜，实现80-130mm工作距离内均匀照明，有效改善不同工作距离下的照明均匀性问题。
图谱光电最新上市DRL-10040/DRL-10065系列环形光源，由外壳、18颗高亮度LED和以及同LED光源匹配的经专业设计的匀光透镜阵列组成。可应用于常见的单筒显微镜以及体视显微镜，实现80-130mm工作距离内均匀照明。
光源结构与外形尺寸

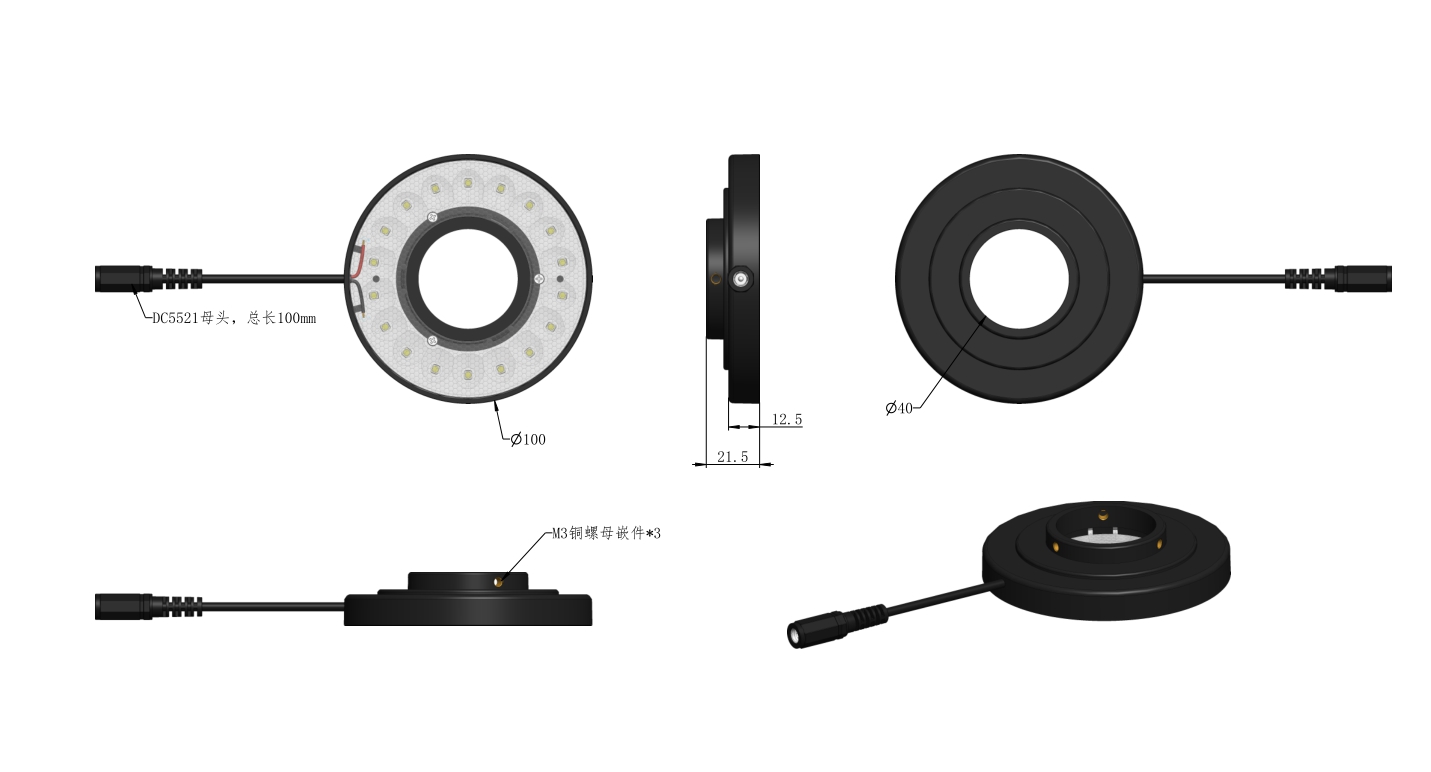

DRL-10040环形光源

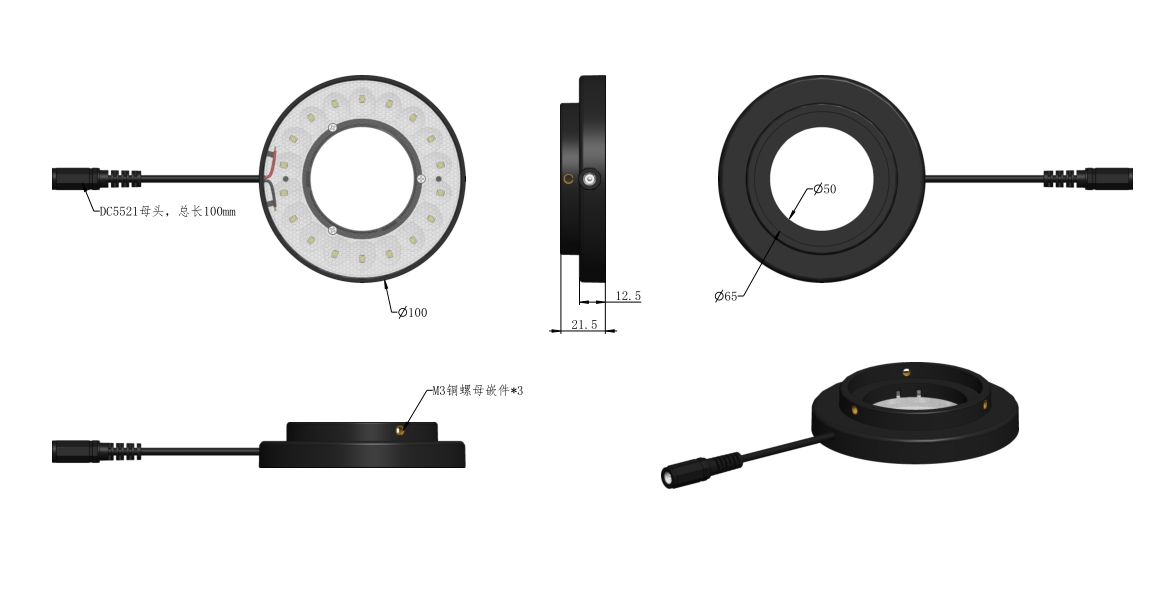

DRL-10065环形光源

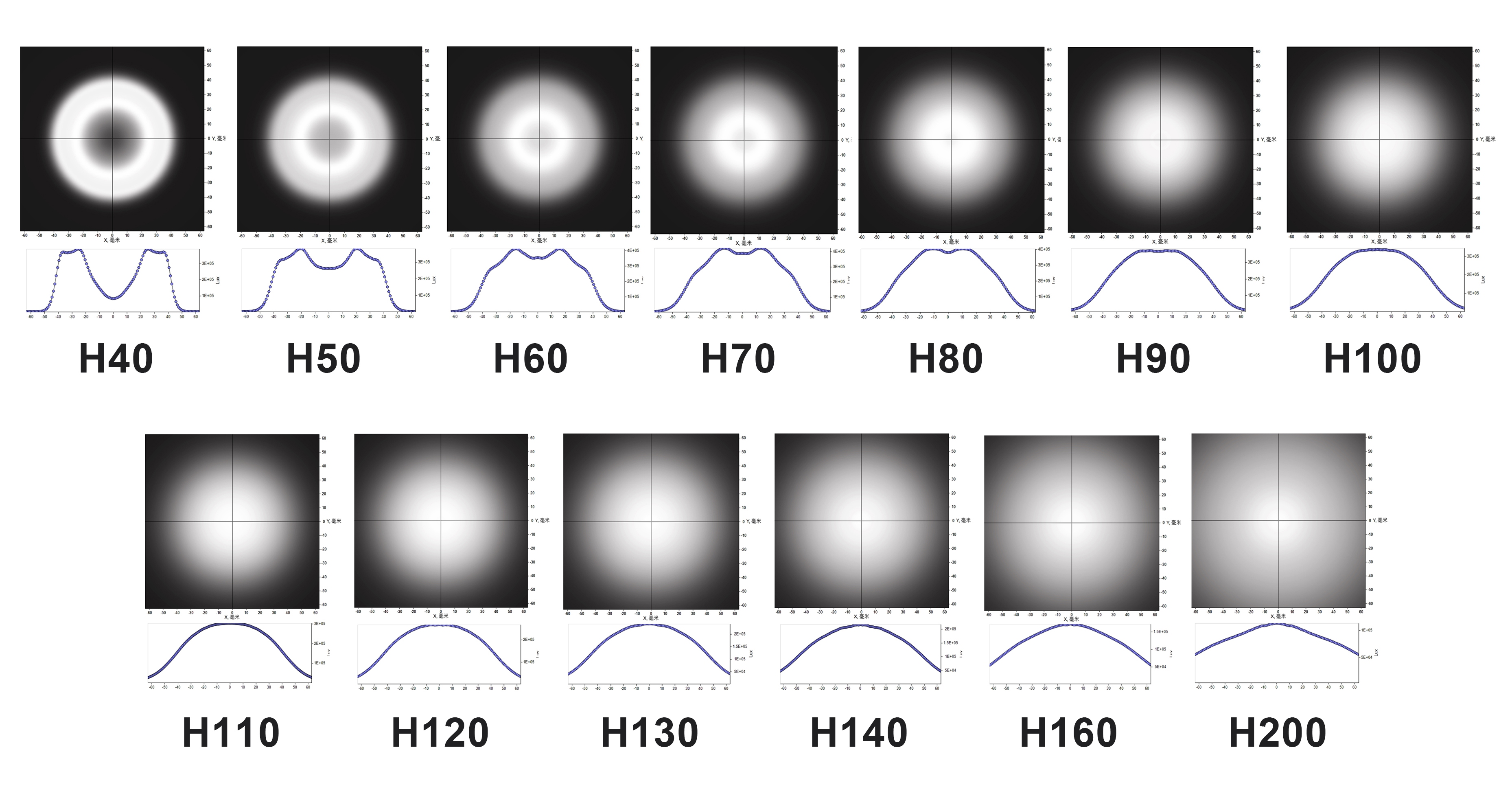

环形光源照度分析
DRL-10040/DRL-10065系列环形光源在工作距离40mm-200mm照度分布如上图所示，在80-130mm工作距离时照明均匀性可达到80%以上。比较好的解决了不同工作距离照明均匀性的问题。

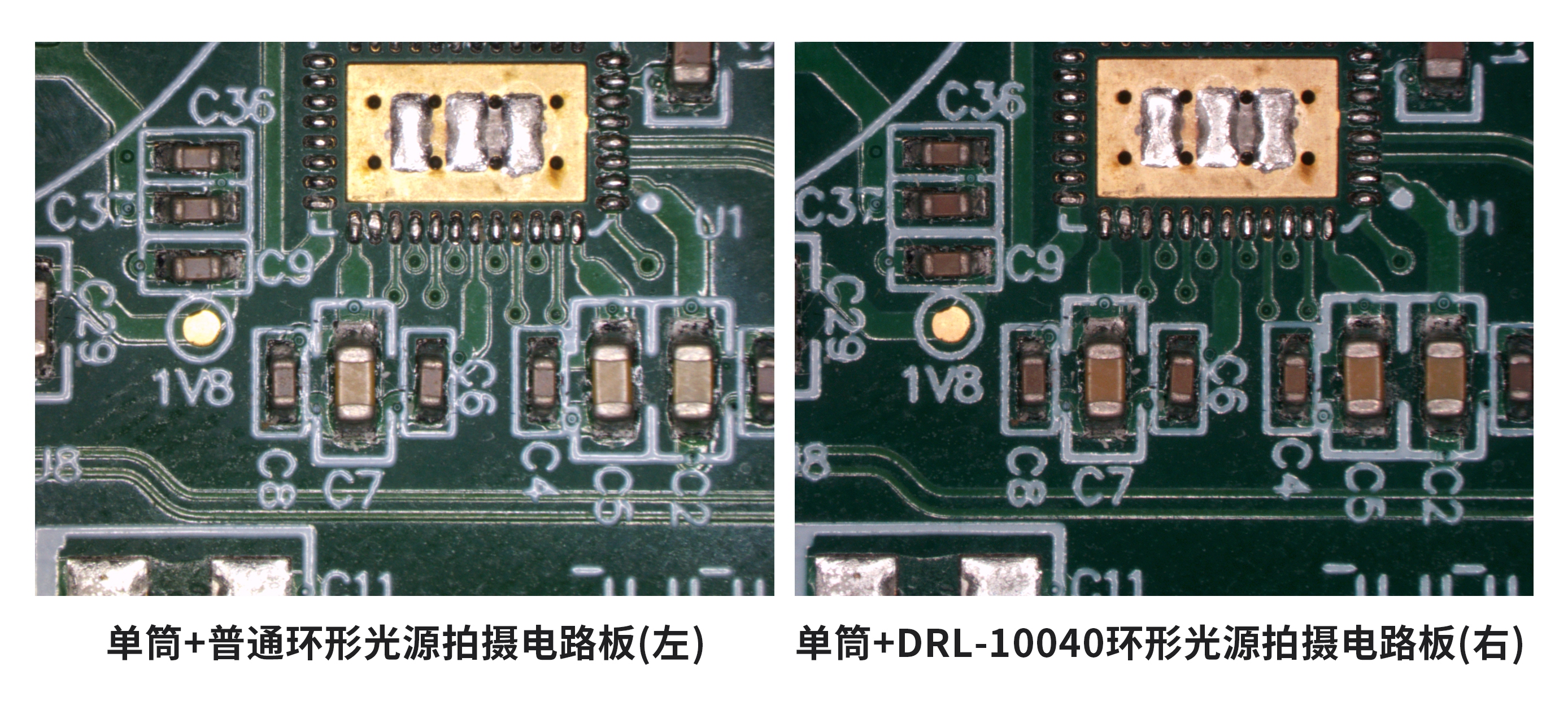

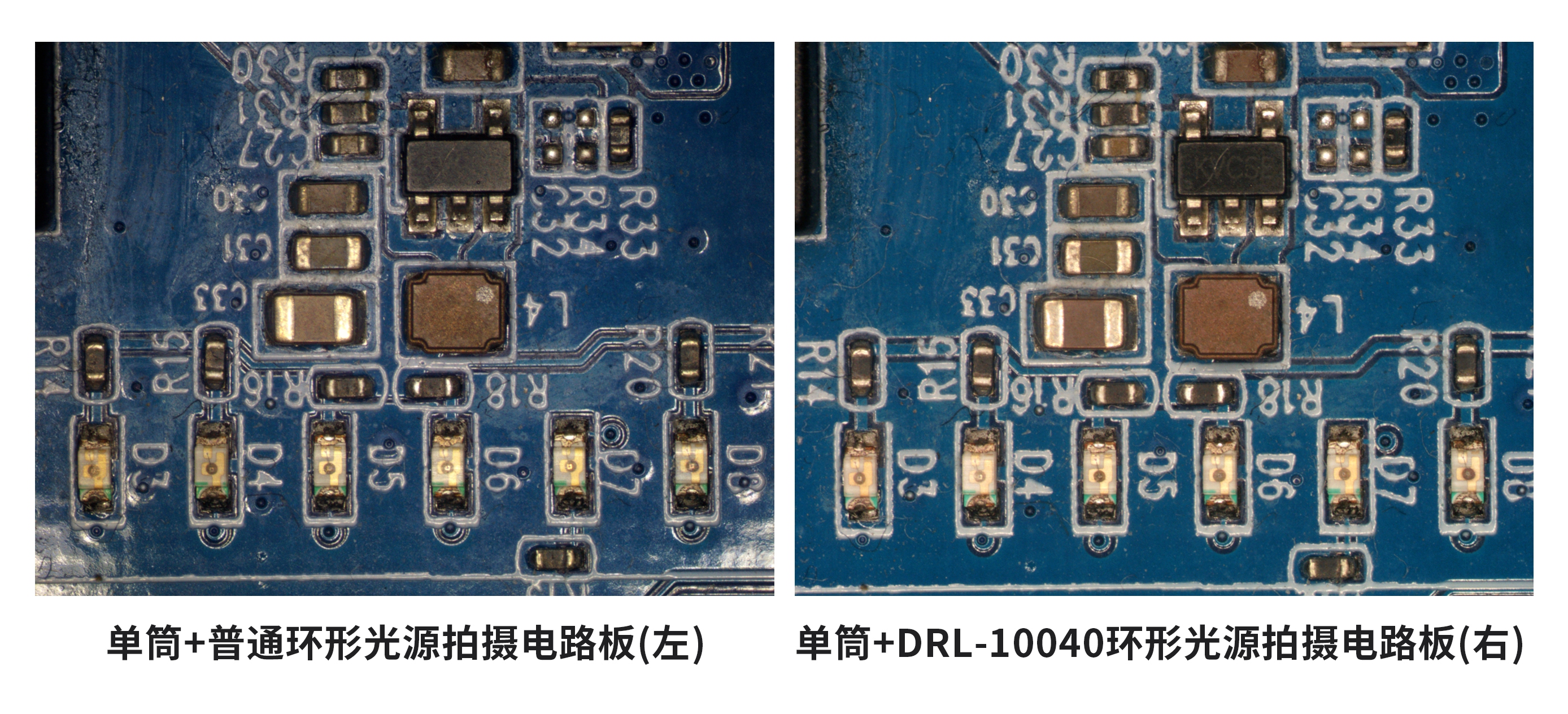

环形光源拍摄样张对比
用单筒搭配普通环形光源以及DRL-10040环形光源进行电路板实拍，其中单筒搭配普通环形光源拍摄电路板图像，如上图左侧图所示，图像局部存在较强的反光、电路板走线处存在明显反光；单筒搭配DRL-10040环形光源拍摄电路板图像，如上图右侧图所示，图像不存在局部反光、电路板走线处也无反光，画面更加均匀。

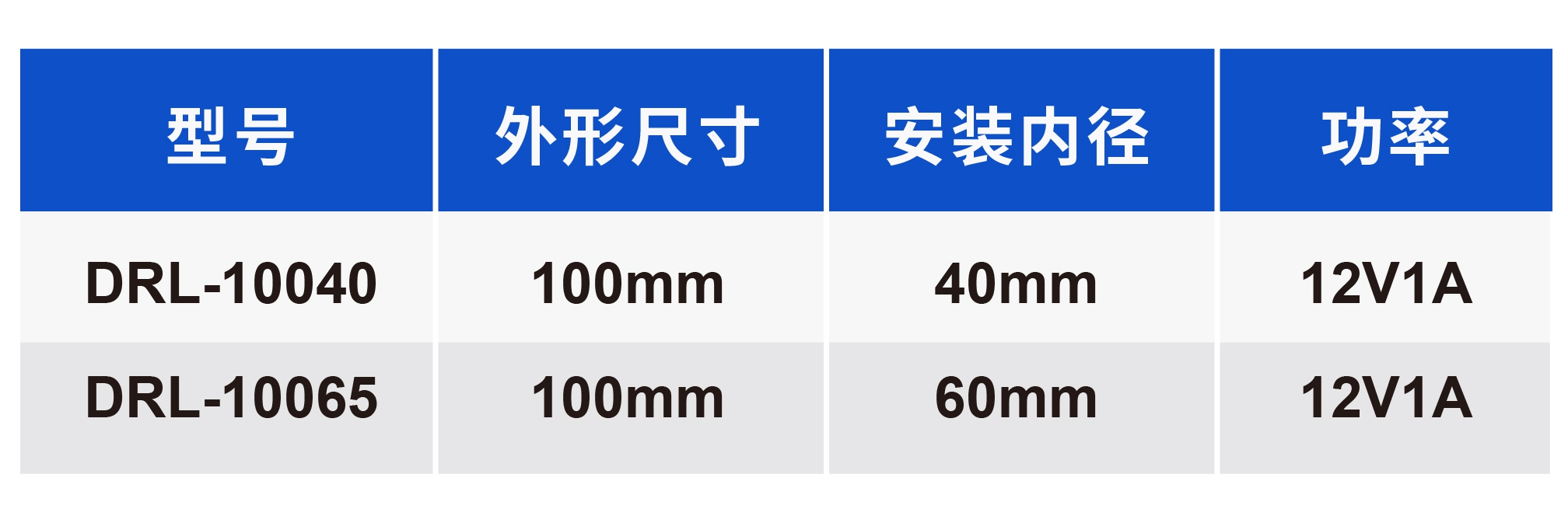

规格参数与安装方式

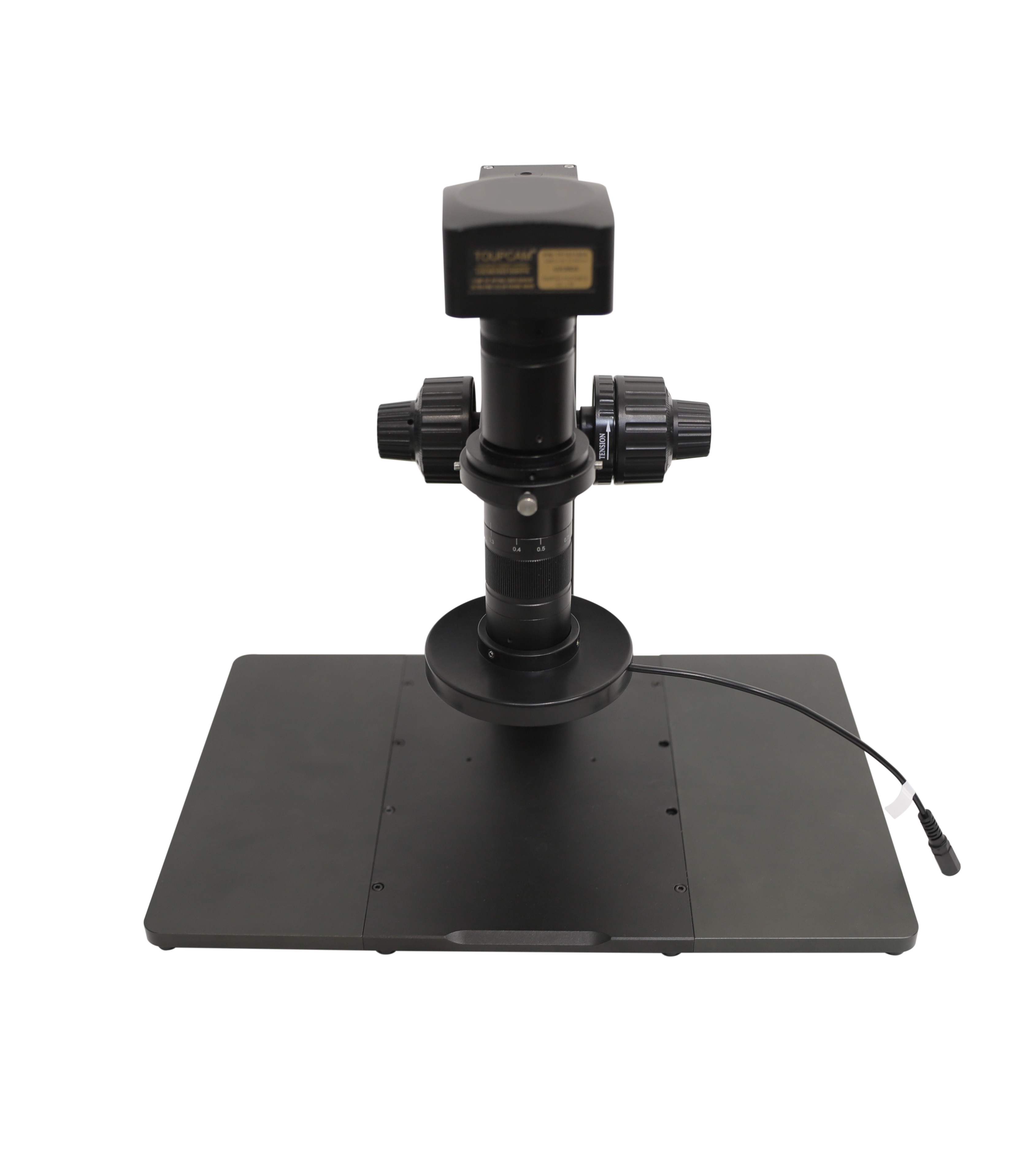

DRL-10040/DRL-10065系列环形光源可安装在单筒显微镜或体视显微镜，安装方式下图所示：如将DRL-10040安装在单筒显微镜下端，并锁紧安装螺钉即可。
