2024/04/25 高性能成像解决方案 | 搭载GLUX系列背照式CMOS相机
图谱光电推出搭载GLUX系列背照式CMOS图像传感器的新产品，包括GLUX1605BSI和GLUX9701BSI。这些产品具备高灵敏度、高帧率、大像元、低读出噪声和紫外响应等特性，广泛应用于微光成像、科学成像、生命科学和高端监控等领域。
图谱光电作为一家集研发、生产和市场销售于一体，以工业与生命科学成像产品系列、工业检测产品系列与光学模组、天文成像产品系列以及软件应用为核心的国家级高新技术企业。凭借稳定可靠的产品质量，图谱光电品牌在市场中荣获多项认证，已为全球50多个国家和地区的数千家客户提供了优质的成像产品和技术服务。

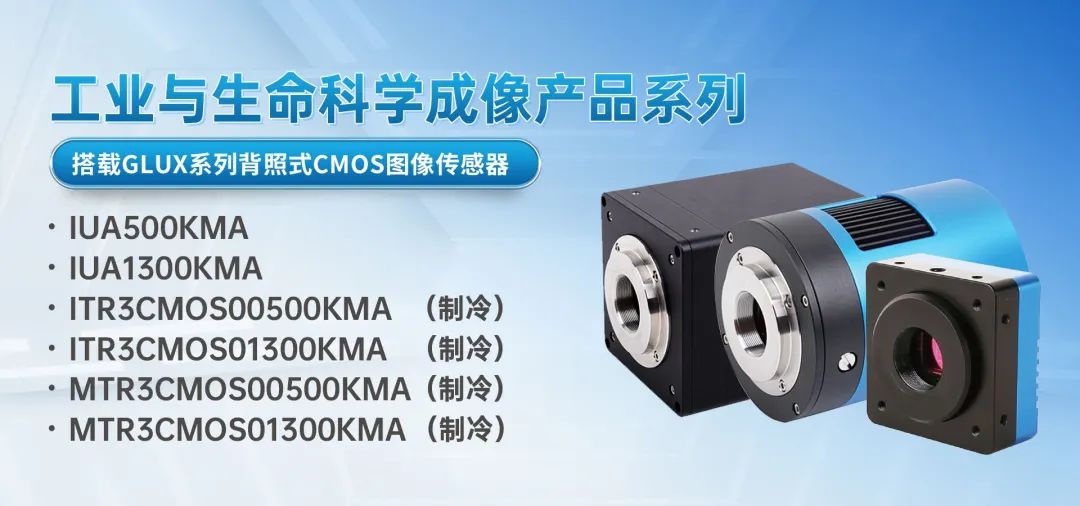

在USB3.0 CMOS系列相机中，图谱光电推出了一系列新产品搭载了GLUX系列背照式CMOS图像传感器——GLUX1605BSI/GLUX9701BSI，如IUA500KMA、IUA1300KMA、ITR3CMOS00500KMA（制冷）、ITR3CMOS01300KMA（制冷）、MTR3CMOS00500KMA（制冷）、MTR3CMOS01300KMA（制冷）。这些产品具备高灵敏度、高帧率、大像元、低读出噪声和紫外响应等特性，广泛应用于微光成像、科学成像、生命科学和高端监控等领域。

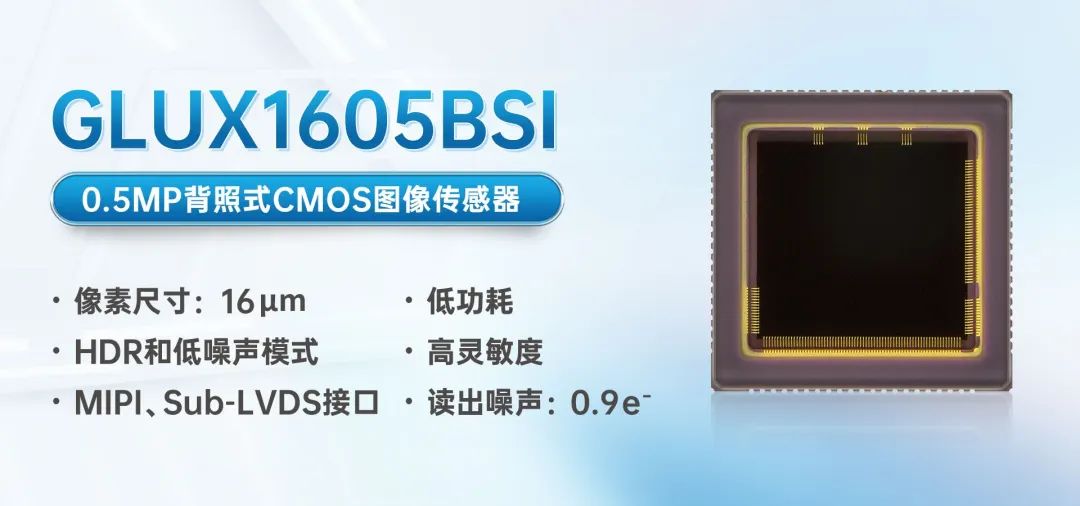

GLUX1605BSI - 0.5MP背照式CMOS图像传感器
GLUX1605BSI是面向高端微光监控、科学成像而设计的一款SVGA分辨率(800×600)、1″光学尺寸的背照式CMOS图像传感器。凭借16 μm的大像素设计、亚电子级别的读出噪声以及高达90%的量子效率，使其具备优异的微光探测能力。GLUX1605BSI支持双增益HDR和低噪声工作模式。在HDR模式下的最高帧率为60 fps，动态范围高达93 dB。GLUX1605BSI采用4对Sub-LVDS和MIPI接口兼容设计，且与GLUX9701BSI管脚兼容。

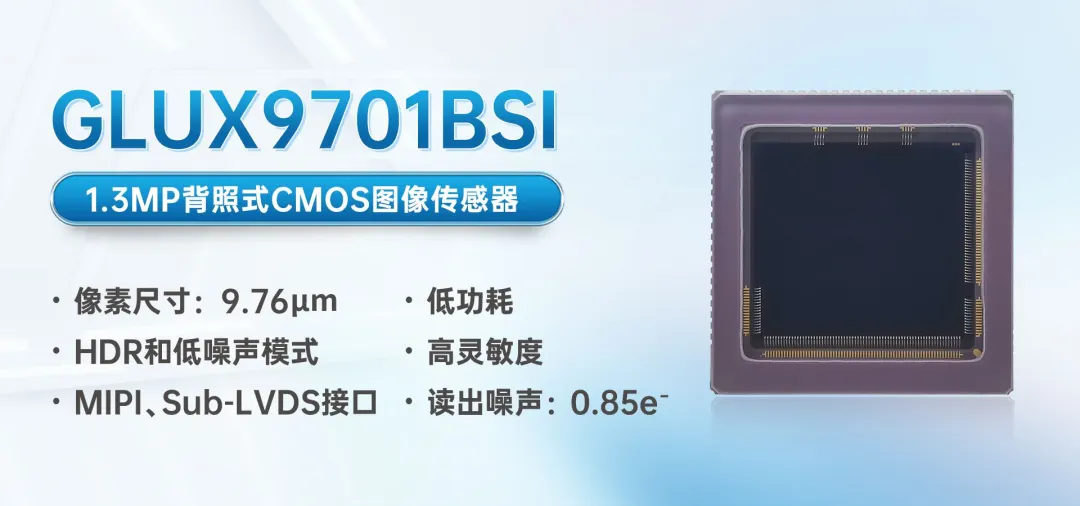

GLUX9701BSI - 1.3MP背照式CMOS图像传感器
GLUX9701BSI是针对荧光成像、微光成像及高端视频监控等应用而设计的一款130万分辨率、1″光学尺寸的背照式CMOS图像传感器；具备超低读出噪声、高灵敏度等特性，结合先进的背照式工艺，使得该产品在星光环境(<10⁻³ lux)下也具备清晰成像的能力。GLUX9701BSI支持双增益HDR和低噪声两种工作模式。在HDR模式下可获得89.5 dB的动态范围。在低噪声模式下读出噪声仅为0.85 e⁻，且功耗仅为160 mW。
产品系列介绍

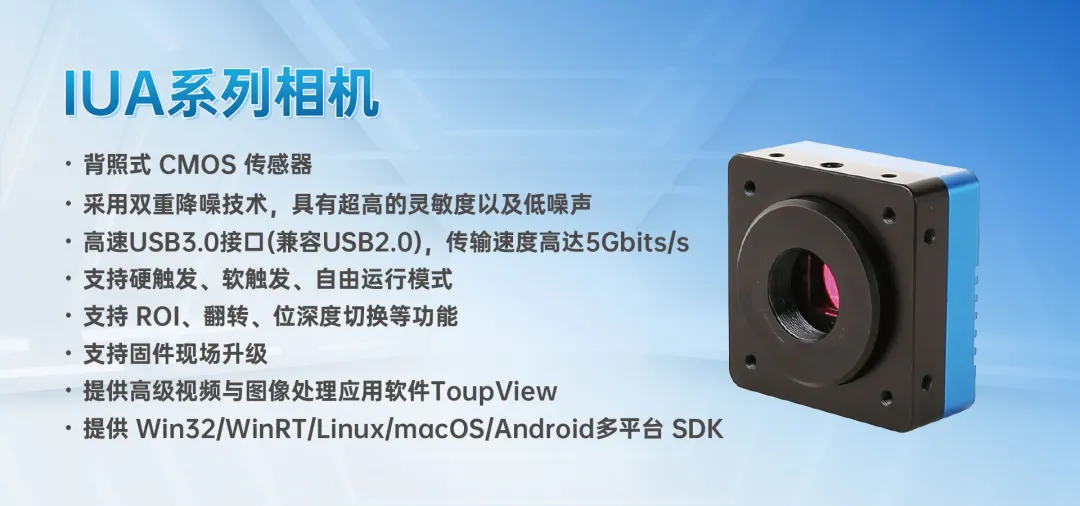

IUA系列 - 背照式USB3.0 CMOS相机
IUA系列相机主要应用在工业和生命科学领域，芯片尺寸横跨1/2.8″ ~ 1.1″。该系列采用USB3.0接口，快速实时传输非压缩图像的图像采集设备，支持通过客户端软件进行图像数据采集和参数设置（如工作模式、图像参数调节等）。其中的KMA是黑白相机系列，KPA是彩色相机系列，支持外触发，内置硬件ISP图像处理引擎，确保色彩还原度与相机速度。

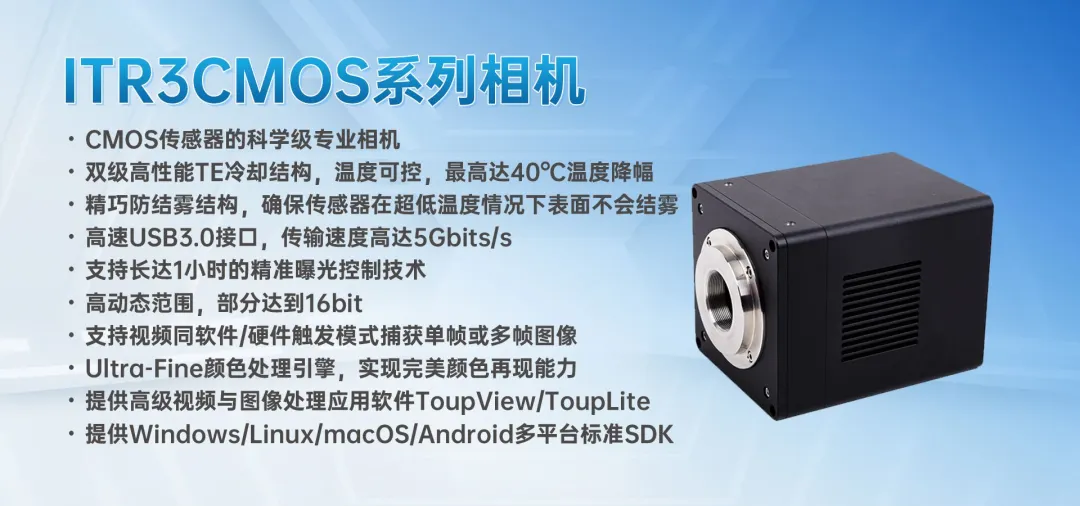

ITR3CMOS系列 - 半导体制冷温度可控C接口USB3.0 CMOS相机
ITR3CMOS系列相机传感器的温度可以通过软件控制，确保在视频或图像噪声小的情况下尽可能高的光电转换量子效率。传感器控制与视频数据传输通过USB3.0快速传输协议接口以实现快速预览。ITR3CMOS系列相机支持自由运行或触发操作模式，支持一次触发采集单张或多张图片。集成了高稳定性的工业级IO模块，可以跟多路外部设备同步，或多相机同步工作，可用于弱光或荧光图像的拍摄。

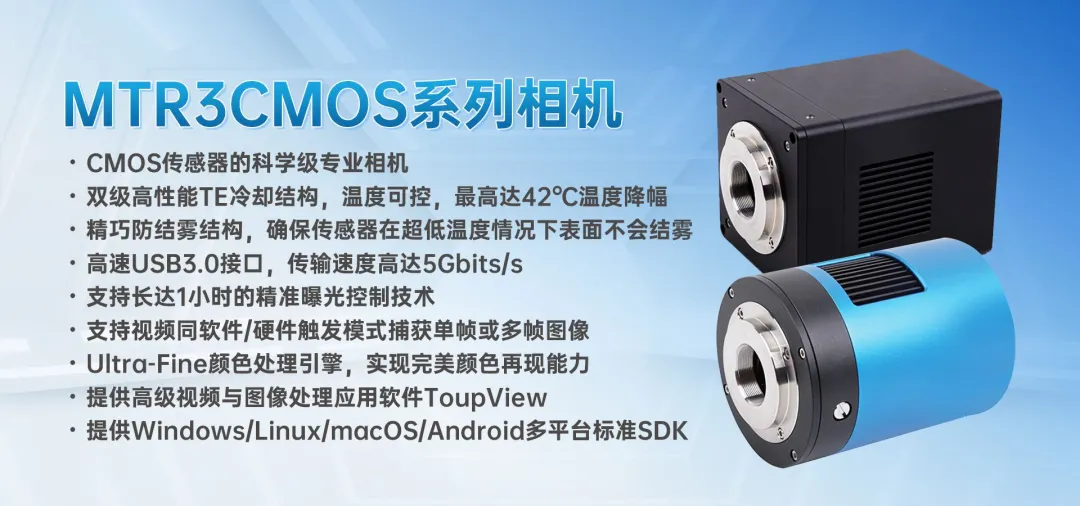

MTR3CMOS系列 - 半导体制冷温度可控C/M42接口USB3.0 CMOS相机
MTR3CMOS系列相机可用于弱光或荧光图像的拍摄，其主要应用包括明场显微镜、暗场显微镜、微分干涉显微镜、活体细胞成像、细胞或组织病理学检测、缺陷分析、半导体检测、精密测量、微光荧光成像、GFP或RFP分析、荧光原位杂交、荧光共振能量转移显微镜、全内反射荧光显微镜、实时共聚焦显微镜、失效性分析以及天体成像等领域。
应用案例
技术参数对比
| 产品代码 | 传感器型号与尺寸 | 像素(μm) | G光灵敏度/暗电流 | FPS/分辨率 | 采样平均 | 曝光时间 |
|---|---|---|---|---|---|---|
| IUA500KMA (GPixel UV) |
0.5M/GLUX1605BSI(M,UV,RS) 1"(12.8×9.6) |
16.0×16.0 | 6.4×10⁸(e-/((W/m2).s)) QE91%@550nm 50(e-/s/pix) |
60fps@800×600 60fps@400×300 |
1×1 2×2 |
27μs~60s |
| IUA1300KMA (GPixel UV) |
1.3M/GLUX9701BSI(M,UV,RS) 1"(12.49×9.99) |
9.76×9.76 | 2.57×10⁸(e-/((W/m2).s)) QE89%@610nm 40(e-/s/pix) |
30fps@1280×1024 30fps@640×512 |
63μs~60s | |
| ITR3CMOS00500KMA | 0.5M/GLUX1605BSI(M,UV,RS) 1"(12.8×9.6) |
16.0×16.0 | 6.4×10⁸(e-/((W/m2).s)) QE91%@550nm 52(e-/s/pix) |
60fps@800×600 60fps@400×300 |
0.1ms~1h | |
| ITR3CMOS01300KMA | 1.3M/GLUX9701BSI(M,UV,RS) 1"(12.493×9.994) |
9.76×9.76 | 2.57×10⁸(e-/((W/m2).s)) QE89%@610nm 0.08(e-/s/pix) @-28°C |
30fps@1280×1024 30fps@640×512 |
0.1ms~1h | |
| MTR3CMOS00500KMA | 0.5M/GLUX1605BSI(M,UV,RS) 1"(12.8×9.6) |
16.0×16.0 | 6.4×10⁸(e-/((W/m2).s)) QE91%@550nm 50(e-/s/pix) |
60fps@800×600 60fps@400×300 |
0.1ms~1h | |
| MTR3CMOS01300KMA | 1.3M/GLUX9701BSI(M,UV,RS) 1"(12.493×9.994) |
9.76×9.76 | 2.57×10⁸(e-/((W/m2).s)) QE89%@610nm 0.08(e-/s/pix) @-28°C |
30fps@1280×1024 30fps@640×512 |
0.1ms~1h |
