MAX128AM-CXP 科学相机
产品介绍
MAX128AM-CXP 搭载 Sony IMX661ALR 全局快门黑白 CMOS 传感器，光学尺寸为 3.6″，分辨率 13312×9520，像元 3.45 µm。采用 CoaXPress 数据接口和 M72 光学接口，8/12/14-bit 全分辨率帧率分别为 20/17/13 fps，曝光范围 150 µs–36000 s。
产品特点
- Sony IMX661ALR，全局快门黑白 CMOS，3.6″ 光学尺寸
- 13312×9520 分辨率，3.45 µm × 3.45 µm 像元
- 全分辨率：20 fps（8-bit）/ 17 fps（12-bit）/ 13 fps（14-bit）
- CoaXPress 数据接口；M72 光学接口
- 读出噪声 2.01 e⁻，动态范围 75.4 dB，满井电荷 11.856 ke⁻
- 曝光范围 150 µs–36000 s，增益 1–50 倍，软件 Binning 2×2–8×8
- DC19V 供电；功耗为制冷 44.84 W / 非制冷 8.417 W
- 110 × 110 × 123.8 mm，1.44 kg；提供 SDK 与 ToupView
产品详情
| 规格参数 | |
| 型号 | MAX128AM-CXP |
| 传感器 | Sony IMX661ALR (M,GS) |
| 快门类型 | 全局快门 |
| 色彩类型 | 黑白 |
| 分辨率 | 126.73MP (13312×9520) |
| 传感器尺寸（按像元计算） | 45.9264 mm × 32.8440 mm |
| 光学尺寸 / 传感器对角线 | 3.6" (56.46 mm) |
| 像素尺寸 | 3.45 µm × 3.45 µm |
| 性能参数 | |
| 帧率 | 20 fps@13312×9520 (8-bit); 17 fps@13312×9520 (12-bit); 13 fps@13312×9520 (14-bit) |
| 曝光时间范围 | 150 µs–36000 s |
| 位深 | 8-bit / 12-bit / 14-bit |
| 动态范围 | 75.4 dB |
| 转换增益 | 0.725 e⁻/ADU |
| 读出噪声 | 2.01 e⁻ |
| 满井电荷 | 11.856 ke⁻ |
| 信噪比 | 40.7 dB |
| 暗电流 | 0.0131 e⁻/pix/s (0°C) 0.0115 e⁻/pix/s (-10°C) 0.0082 e⁻/pix/s (-20°C) 0.0041 e⁻/pix/s (-30°C) |
| 增益范围 | 1–50 倍 |
| Binning模式 | 软件 2×2–8×8 |
| 接口参数 | |
| GPIO | 1路光耦隔离输入，1路光耦隔离输出，2路非隔离输入输出口 |
| 镜头接口 | M72 接口 |
| 数据接口 | CoaXPress |
| 电源供电 | DC19V 供电 |
| 功耗 | 制冷 44.84 W / 非制冷 8.417 W |
| 物理参数 | |
| 外形尺寸 | 110 mm × 110 mm × 123.8 mm |
| 重量 | 1.44 kg |
| 环境参数 | |
| 工作温度 | -15°C ~ +50°C |
| 工作湿度 | 20%–80%（无冷凝） |
| 存储温度 | -30°C ~ +70°C |
| 存储湿度 | 20%–80%（无冷凝） |
| 其他参数 | |
| 操作系统 | Win32 / WinRT / Linux / macOS / Android |
| 体系结构 | x86 / x64 / ARM HF / ARM EL / ARM64 |
| 软件 | 完整的 SDK 开发包 / ToupView |
| 认证 | CE/FCC |
产品概述
MAX128AM-CXP 搭载 Sony IMX661ALR 全局快门黑白 CMOS 传感器，光学尺寸为 3.6″，分辨率 13312×9520，像元 3.45 µm。采用 CoaXPress 数据接口和 M72 光学接口，8/12/14-bit 全分辨率帧率分别为 20/17/13 fps，曝光范围 150 µs–36000 s。
- Sony IMX661ALR，全局快门黑白 CMOS，3.6″ 光学尺寸
- 13312×9520 分辨率，3.45 µm × 3.45 µm 像元
- 全分辨率：20 fps（8-bit）/ 17 fps（12-bit）/ 13 fps（14-bit）
- CoaXPress 数据接口；M72 光学接口
- 读出噪声 2.01 e⁻，动态范围 75.4 dB，满井电荷 11.856 ke⁻
- 曝光范围 150 µs–36000 s，增益 1–50 倍，软件 Binning 2×2–8×8
- DC19V 供电；功耗为制冷 44.84 W / 非制冷 8.417 W
- 110 × 110 × 123.8 mm，1.44 kg；提供 SDK 与 ToupView
产品尺寸 #

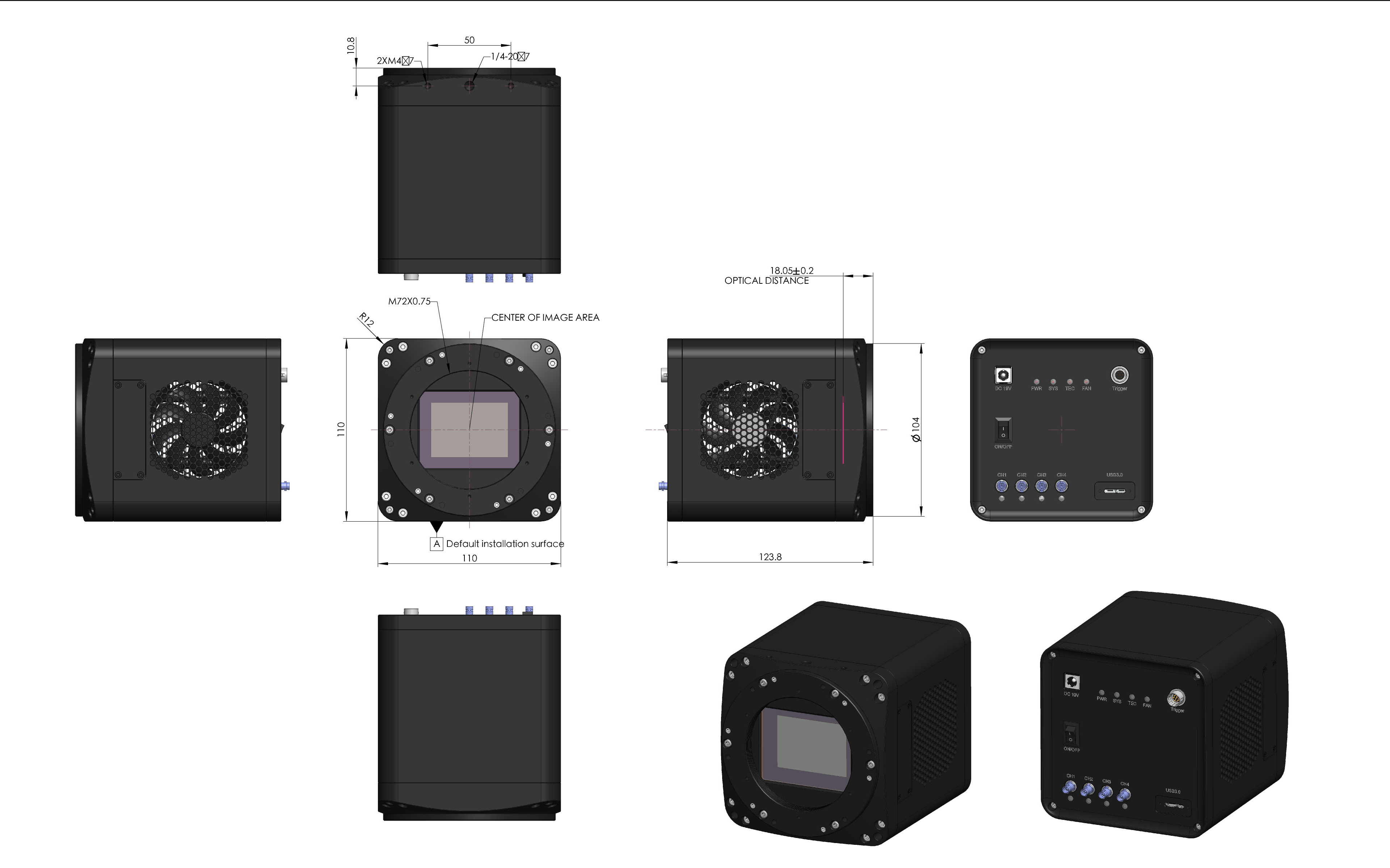

当前型号 MAX128AM-CXP 对应尺寸图（MAX128AM-CXP）
CXP · MAX128AM-CXP
制冷
外形尺寸图
